USB PD快充標準重大更新

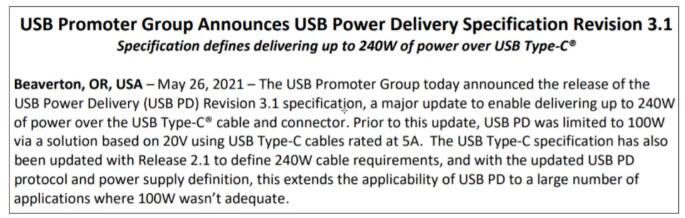

近日，通用串行總線（USB）標準組織USB-IF宣布修訂USB PD協議3.1規范，將USB Type-C最大功率從100W（20V，5A）提升至240W（48V、 5A）。
同時，USB Type-C規范也更新了2.1版本，以定義240W電纜的要求，滿足更大充電功率的應用需求。這是自2019年8月USB Type-C 2.0規范之后，USB標準組織對USB-C接口的機械電子特性做出的重大修訂。
USB－IF組織更新的v2.1版本USB Type－C線纜和接口標準中，充電功率最高可達240W，并被命名為擴展電力范圍（Extended Power Range），比起目前的最高100W高出一倍之多。不過，想要支持240W PD，需要全新的USB-C線纜。
新的USB PD協議規定了一個更加嚴格的充電協議，特別是功率在100 ~ 240W范圍內的產品（相對功率更低）更加嚴格。
USB PD協議3.1規范新特點：

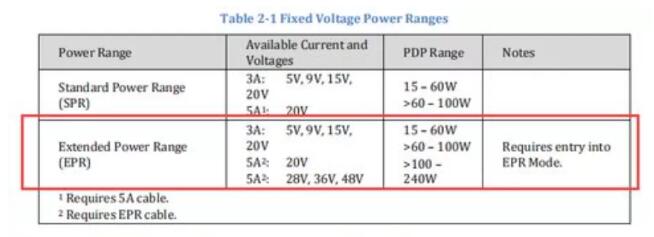

加上之前定義的5V、 9V、 15V、 20V固定電壓。

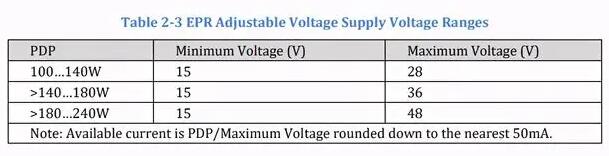

可根據可用功率從15V到三個最大電壓(28V、36V或48V)中的一個。

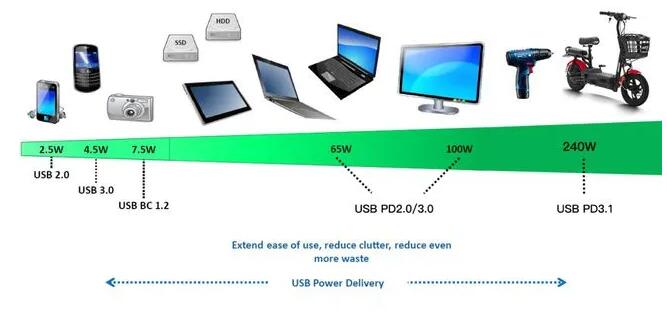

USB PD3.1標準推動電源行業進入“萬物皆可充”時代，讓USB PD快充標準的適用范圍越來越廣泛。
比如對于游戲本、顯示器這類設備而言，大部分充電電壓都在20V以下，在應用USB PD3.1快充標準時，只需要在電腦輸入端增加一個降壓電路即可滿足100W以上大功率充電的要求。
而對于電動工具、電動自行車、工業電源這類多串鋰離子電池設備或者需要高電壓供電的設備來說，由于多串電池組的高電壓特性，可以直接通過USB PD3.1的拓展功率范圍的電壓與之適配。
USB PD3.1標準進一步提升了USB PD快充標準的通用性，電壓和功率范圍覆蓋了筆記本電腦、顯示器、電動工具、工業電源、服務器等產品，真正做到了“萬物皆可充”。同時也將帶來USB Type-C接口大一統的局面。USB Type-C接口的亮點在于更加纖薄的設計、更快的傳輸速度以及更強悍的電力傳輸。
得益于USB Type-C接口集成了數據、電源、視頻、音頻、網絡等各種功能，目前已被廣泛應用于智能手機、平板電腦、筆記本電腦、臺式主機、顯示器等智能硬件設備以及充電器、移動硬盤、耳機、U盤、移動電源、數據線、相機、剃須刀等眾多配件產品中。
USB PD3.1標準將進一步拓展USB Type-C接口在顯示器、服務器、電動工具、安防POE供電、直流電機等領域的應用。
目前主流的快充有兩種，一種是高通主導的QC快充，另一種就是PD快充了。
|
技術
|
Quick Charge (QC)
|
USB Power Delivery (PD)
|
|
開發商
|
高通Qualcomm
|
USB開發者聯盟
|
|
徽標LOGO
|
|
|
|
歷史版本
|
QC 1.0/2.0/3.0/4/4+/5
|
PD 1.0/2.0/3.0/3.1
|
|
最大輸出功率
|
100W
|
240W
|
|
通訊協議
|
Quick Charge
USB PD 3.0相容
|
USB PD
|
|
Note
|
只要是支持QC快充技術，并取得認證的充電器，均可在機殼上看到它的LOGO。
|
只要取得USB-PD認證，就可以看到相應的LOGO。
|
Quick Charge? (QC)快充為高通公司所研發的快充技術，只要有搭載旗下曉龍?Snapdragon系統晶片的安卓手機，皆可使用其快充技術。除了支持多款采用曉龍?Snapdragon處理器的手機之外，也支持部分其他品牌的處理器。
技術
|
電壓
|
電流
|
最大功率
|
發布日期
|
QC1.0
|
5V
|
2A
|
10W
|
2013年
|
|
QC2.0
|
5V，9V，12V
|
2A、1.67A
|
18W
|
2014年
|
|
QC3.0
|
3.6V到20V，200mV的動態增量
|
2.5A或4.6A
|
22W
|
2015年
|
|
QC4.0
|
5V，9V
|
3A
4.7A~5.6A
|
28W
|
2016年
|
|
QC4.0+
|
5V、9V（USB-PD）
3V至5.9V或3至11V，20mv增量(以USB-PD 3.0可編程電源供應器)
3.6V至20V，200mv增量(QC充電器)
|
3A(USB-PD)
2.5A或者4.6A(QC)
|
28W
|
2017年
|
|
QC5
|
5V、9V、12V、15V、20V
|
3A、5A或>5A
|
>45W
|
2020年
|
它是由USB-IF組織制定的一種快速充電規范。該規范可實現更高的電壓和電流，輸送的功率最高可達240W，并可以自由的改變電力的輸送方向。

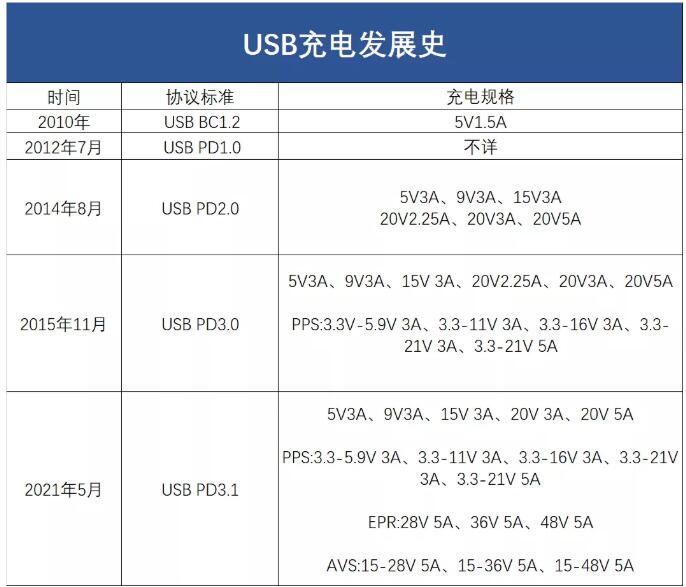

從USB充電標準的發展歷程可見，在USB PD快充標準發布之前，大部分設備都是通過BC1.2協議充電，充電功率也僅有7.5W，使用范圍也僅限于手機、數碼相機等產品，即使用于電池容量極小的功能機充電，通常也需要2-3小時才能完成。
直到USB PD2.0規范發布，規定了USB-C為標準接口，并實現了最大100W的快充功率，應用范圍從傳統的功能手機拓展到智能手機、筆記本電腦、部分顯示器等產品領域。但不得不承認，7年前引以為傲的100W功率，如今已經成為了限制USB PD快充發展的短板。
USB PD3.1標準的推出，不僅將充電電壓標準提升到了48V，輸出功率也提升至240W，這也就讓USB PD快充標準的適用范圍加大不少。
目前USB-C最高輸出功率為100W，在筆記本電腦行業中，100W的功率僅能覆蓋到大部分的輕薄本。雖然一些高性能游戲本也支持了PD協議，但只能用于充電，100W遠不能滿足顯卡+CPU的功耗，而升級到240W后，基本可以滿足大部分筆記本充電需求。這意味著以后攜帶一款充電器就可以滿足手機、平板和筆記本充電需求，可以大大提升便攜性，因此我們預測 Type-C新標會加速普及。不過，在新的規格標準下，用戶需要新的USB充電頭以及USB Type-C線才可以達到240W的充電功率。USB-IF表示，“所有新的EPR線材在外觀上都應該擁有明顯的標示?！币_(dá)到240W的標準，一條USB Type-C線材需要支持5A 50V的電壓及電流。所以新標也會帶動整個充電領域供應鏈的更新。我們會密切關注新標的發展，歡迎大家關注我們的微信號了解最新電源動態信息。
