——面向通用電子設備的抗瞬態電壓設計指南

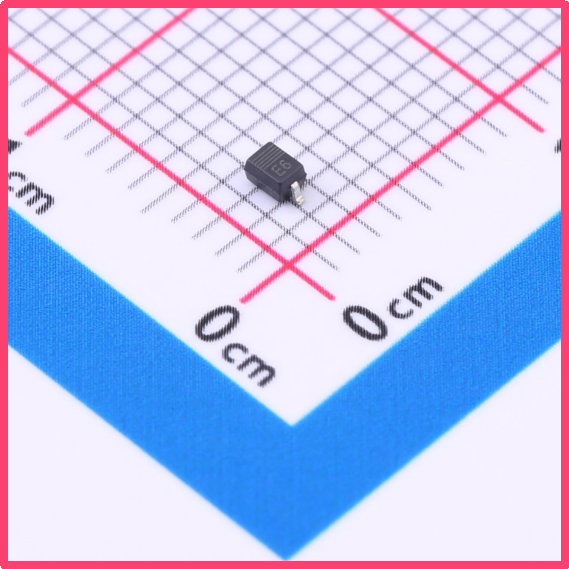

薩科微Slkor靜電保護二極管SLPESD5V0S1BA產品圖

一、設計挑戰與產品定位

在便攜設備、工業控制器及消費電子產品設計中，工程師常面臨三重矛盾：

空間壓縮：電路板面積持續縮減（如SOD-323封裝需求占比提升37%*）；

瞬態威脅升級：插拔操作/電機干擾引發的EFT能量可達常規ESD的10倍；

信號完整性取舍：非高速線路（＜10MHz）仍需低電容防護避免信號畸變。

注：根據2024年電子封裝趨勢報告

SLPESD5V0S1BA針對上述需求開發，核心價值在于：
? 400W峰值浪涌能力 – 應對工業環境高能瞬變
? SOD-323微型封裝  – 適配高密度PCB布局
? 30pF平衡電容    – 兼容中低頻信號傳輸

二、關鍵技術參數解析

三、典型應用場景及設計要點

場景1：便攜設備用戶接口防護

問題：手機側鍵/充電端口遭受人體ESD導致系統復位

解決方案：

plaintext

[USB Connector] ---[SLPESD5V0S1BA]--- [PMIC VBUS引腳]

                |

                ---[SLPESD5V0S1BA]--- [MCU GPIO]

實測效果：

接觸放電±8kV后端口功能正常

信號延遲增加＜10ns（對按鍵掃描無影響）

場景2：工業數字輸入模塊抗干擾

問題：PLC DI點受繼電器通斷產生40V尖峰

解決方案：

plaintext

[Sensor] ----[10kΩ]----[SLPESD5V0S1BA]----[GND]

             |

             ----[PLC DI]

數據對比：

場景3：電源反饋環路保護

問題：AC/DC轉換器FB引腳遭浪涌損壞

部署位置：反饋電阻分壓節點對地

價值：

簡化BOM（替代傳統TVS+電容方案）

維持環路穩定性（電容負載＜35pF）

四、設計與制造建議

1. PCB布局規則

2. 保護器件距被保護引腳≤2mm

接地路徑長度＜5mm（優先使用鋪銅面）

plaintext

Best Practice:

MCU_GPIO --[2mm trace]-- SLPESD5V0S1BA --[via]-- GND Plane

3. 生產兼容性

4. 封裝：SOD-323（兼容標準0201貼片機）

端子：鍍金層厚≥0.8μm（通過3次回流焊驗證）

包裝：7英寸卷帶（EIA-481標準）

5. 可靠性驗證

6. 1000次±15kV ED后VC漂移＜5%

85℃/85%RH環境1000小時特性無劣化

五、與傳統方案的對比優勢

六、選型結論

SLPESD5V0S1BA為通用電子設計提供：

空間效率：SOD-323封裝節省40%布局面積

防護升級：400W浪涌能力抵御工業級干擾

成本優化：單器件替代多級保護電路

適用領域推薦：

便攜設備：按鍵接口/充電端口/USB低速數據線

工業控制：DI模塊/傳感器接口/繼電器驅動

電源管理：反饋環路/使能信號保護

消費電子：遙控接收器/面板控制信號
