器件調試是集成電路開發中確保芯片性能達標的核心環節，其本質是通過系統性調整工藝參數、優化器件結構、驗證功能可靠性，最終實現設計目標的過程。類比汽車發動機調校，工程師需在復雜變量中找到最佳平衡點，讓每個晶體管如同氣缸般*協作。以下從五個維度展開：
一、調試目標與核心挑戰
-
性能校準：確保晶體管閾值電壓（Vt）、驅動電流（Idsat）等關鍵參數匹配設計規格，如同調整發動機的壓縮比與燃油噴射量。
-
電性缺陷修復：解決漏電（Leakage）、擊穿電壓（BV）不足等問題，類似于排除油路堵塞或點火系統故障。
-
工藝窗口優化：確定光刻、刻蝕等工藝參數的容忍范圍（如CD均勻性），避免良率波動，如同控制發動機零件公差。
二、調試流程與關鍵技術

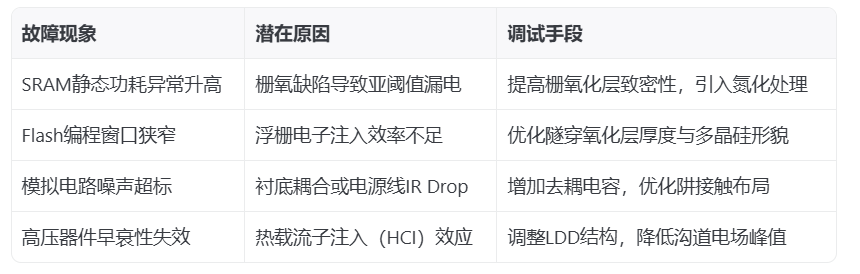

三、典型問題與解決方案
四、跨周期協同管理
-
技術節點遷移：55nm向40nm過渡時，需重新評估應變硅技術對載流子遷移率的影響。
-
多項目并行：采用模塊化調試策略，例如將eFlash存儲單元與邏輯CMOS器件的工藝優化分階段實施。
-
知識沉淀：建立工藝缺陷庫（如刻蝕微負載效應數據庫），加速新項目的調試周期。
五、前沿技術融合
-
AI輔助調試：利用機器學習分析海量WAT/CP數據，預測工藝偏差對良率的影響。例如，某55nm MCU項目通過AI模型提前識別柵極高度異常，節省20%調試時間。
-
三維集成挑戰：在3D NAND堆疊工藝中，調試重點轉向通道孔深寬比控制與層間應力匹配。
器件調試的本質是在微觀尺度上實現"設計-工藝-測試"的三角平衡，既需要深諳半導體物理原理，又需掌握統計分析與工程化思維。每一次參數微調，都可能引發蝴蝶效應，這正是其技術含量所在。
