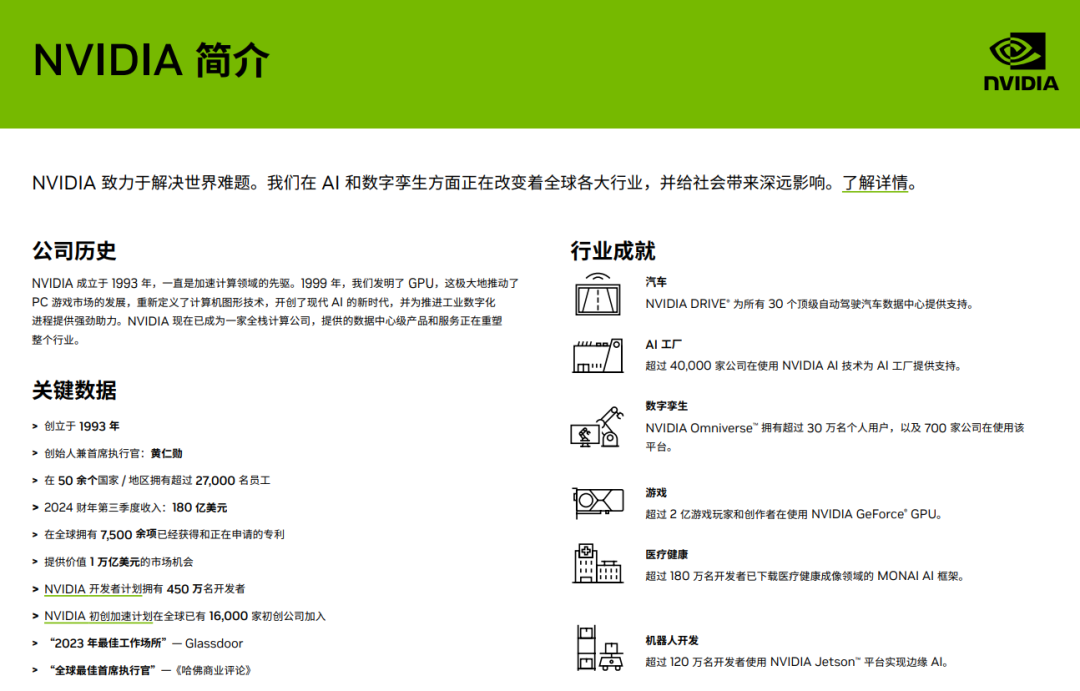

一、公司概況與發展歷程

NVIDIA（英偉達）成立于1993年，總部位于美國加利福尼亞州，是全球最有影響力的加速計算技術公司之一。它最初是一家專注于圖形處理單元（GPU）的企業，靠為游戲產業提供圖形加速硬件起家，但現在已經成長為涵蓋芯片設計、系統平臺、軟件生態、云計算服務、人工智能解決方案的全棧計算公司。

NVIDIA 的創始人兼CEO是黃仁勛（Jensen Huang），是一位擁有半導體工程背景的企業家。他帶領公司不斷突破傳統 GPU 的應用邊界，把它拓展到科學計算、自動駕駛、醫療健康、機器人、AI 和數字孿生等領域。

二、技術核心：GPU 與加速計算

1. GPU 的本質與價值

GPU（Graphics Processing Unit，圖形處理單元）本質上是一種并行計算能力極強的處理器，最早被設計用于圖像渲染，比如3D建模和游戲圖形。但隨著AI和大數據的興起，其高度并行的架構非常適合進行矩陣計算、深度學習、數據分析等任務。

作為IC工程師，我們要認識到：

GPU和傳統的CPU架構完全不同，CPU擅長通用處理和控制邏輯，而GPU則擅長大規模數據的并行處理。

2. GPU 演進架構

NVIDIA持續推動GPU架構升級。典型的架構演進包括：

Fermi（2010）：引入統一計算架構（CUDA Core），支持雙精度浮點；
Pascal（2016）：支持混合精度計算和NVLink互聯；
Ampere（2020）：*引入第三代Tensor Core，為AI計算做優化；
Hopper（2022）：新增Transformer Engine，專門優化大語言模型推理與訓練，支持浮點8位（FP8）精度計算。

三、產品體系與應用場景

NVIDIA不僅是一家芯片公司，更是一個平臺型企業。我們從硬件到軟件再到服務來看：

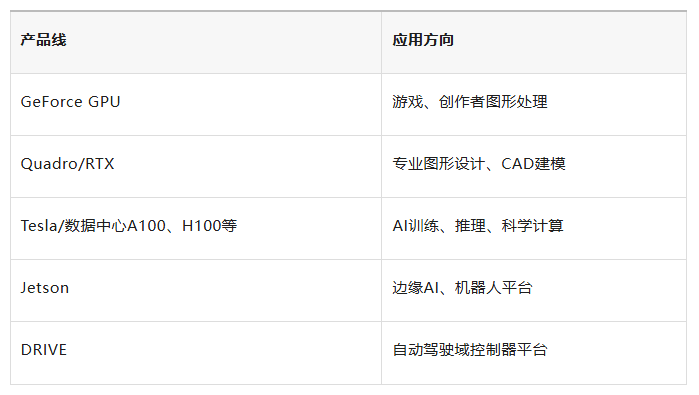

1. 硬件產品

2. 軟件平臺

CUDA：NVIDIA提出的GPU通用計算平臺和編程模型。
TensorRT：深度學習推理優化工具。
Omniverse：用于3D協作和仿真的數字孿生平臺。
MONAI：開源醫學影像AI框架。
DGX Cloud：通過云端即可訪問超級計算資源。

3. 云計算與AI平臺

NVIDIA并不自己運營云服務，但它與AWS、Google Cloud、Azure深度合作，提供GPU算力即服務（GPU as a Service）?，F(xiàn)在許多AI企業只需要通過瀏覽器訪問就能用上NVIDIA超級計算平臺。

四、產業生態與影響力

1. AI 領域的核心推動者

NVIDIA GPU幾乎是當今所有主流大語言模型（如ChatGPT、Gemini、Claude等）的訓練主力。尤其是其Hopper架構中的Transformer Engine專為大模型訓練設計，優化了內存使用與矩陣乘法。

AI芯片不是單純堆硬件資源，而是軟硬件協同優化的體現。NVIDIA從CUDA到TensorRT，再到AI Workbench，構建了非常成熟的軟件棧。

2. 自動駕駛與機器人

NVIDIA 的DRIVE平臺為全球排名前30的自動駕駛研發團隊提供計算平臺和仿真工具，它集成了高性能SoC芯片（如Orin）和AI推理系統，支持端到端的感知、決策與控制。

Jetson平臺則是邊緣AI計算的代表，比如機器人、無人機、工業自動化等，這些SoC集成了NVIDIA GPU和ARM CPU，適合部署在功耗受限環境。

3. 數字孿生與工業仿真

Omniverse 是NVIDIA提出的多物理域協同仿真平臺，可用于制造、物流、建筑等行業的虛實融合仿真建模，配合數字孿生概念，可以真實模擬物理*并用于優化工程流程。

五、對集成電路工程的啟發

從芯片設計到系統級解決方案的延伸：NVIDIA不再只是賣GPU芯片，而是通過軟硬件協同構建整個AI計算平臺，這是當前IC設計公司轉型的重要方向。
先進封裝技術的引入：為了滿足AI芯片的高帶寬需求，NVIDIA在H100等芯片中采用了HBM高帶寬內存和Chip-on-Wafer封裝，推動了先進封裝技術的發展。
EDA與芯片仿真協同的趨勢：隨著數字孿生和Omniverse的發展，未來EDA仿真也可能與工業數字建模平臺融合，推動IC設計全流程數字化、虛擬驗證。
