一、產品概述

LM317 是一款經典的可調輸出正電壓線性穩壓器，廣泛應用于各種需要靈活電源解決方案的電子設備中。它以其高精度的可調輸出電壓、低壓差、高輸出電流和可靠的性能，成為許多電子工程師在設計電源電路時的*元件。LM317 能夠?yàn)楦鞣N敏感的模擬電路和數字電路提供穩定、可靠的電源支持，確保設備的正常運行。

二、產品特性

（一）電氣參數

1. 輸入電壓（VIN）：40V

• LM317 的最大輸入電壓為 40V，這使得它能夠適應多種不同的電源環境，無論是電池供電的便攜式設備還是固定電源的工業設備，都能確保其穩定工作。同時，較高的輸入電壓范圍也為電路設計提供了更大的靈活性，可以方便地與其他電源模塊或電池組進行連接。

2. 輸出電壓（VOUT）：1.2V

• 該穩壓器的最小輸出電壓為 1.2V，通過外部電阻分壓網絡，可以調節輸出電壓至更高值。這種可調性使得 LM317 能夠滿足多種不同的電壓需求，適用于各種電子元件和電路，能夠?yàn)檫@些設備提供精確的電源支持，確保其性能不受電源電壓波動的影響。

3. 壓差（Vdrop）：1.25V

• LM317 的壓差僅為 1.25V，這意味著在輸出電流時，輸入與輸出之間的電壓差只有 1.25V。低壓差特性使得該穩壓器在高效率電源轉換方面表現*，尤其是在輸入電壓較低或接近輸出電壓的情況下，能夠顯著降低功耗，提高電源轉換效率，延長電池壽命或降低散熱需求。

4. 輸出電流（IOUT）：1.5A

• LM317 能夠提供高達 1.5A 的輸出電流，這使其能夠滿足大多數中小功率電子設備的需求。無論是為微控制器、傳感器、通信模塊還是小型電機等設備供電，都能確保穩定的電流輸出，保證設備的正常運行。同時，1.5A 的輸出電流能力也使得該穩壓器在多負載應用中具有較好的適應性，能夠同時為多個設備或電路提供電源。

5. 靜態電流（地電流）：低

• 該穩壓器的靜態電流極低，這表明在無負載或輕負載情況下，其自身的功耗極低。低靜態電流特性對于低功耗設計至關重要，特別是在電池供電的便攜式設備中，能夠有效減少電源的空載損耗，延長設備的待機時間，提高系統的整體能效。

（二）封裝形式

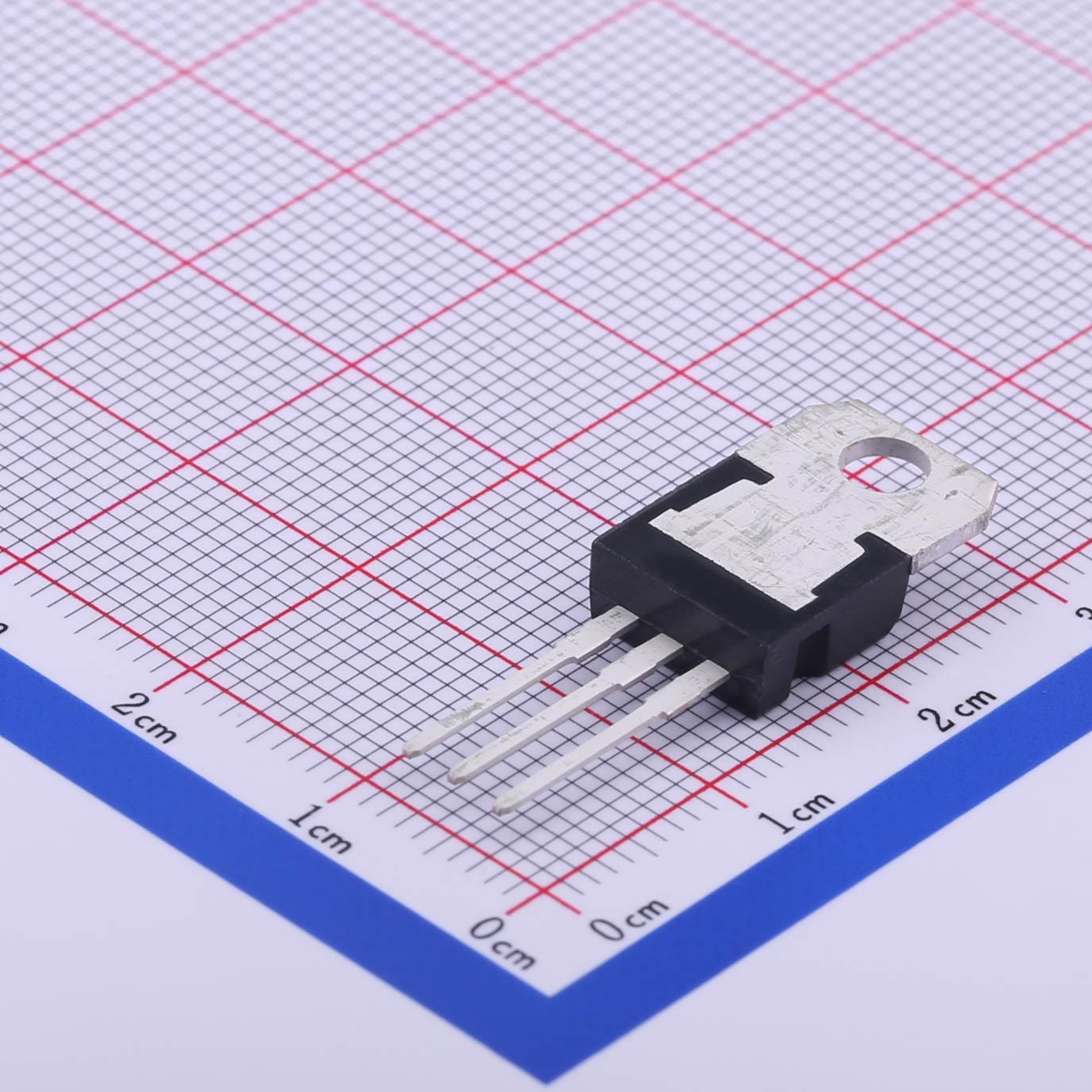

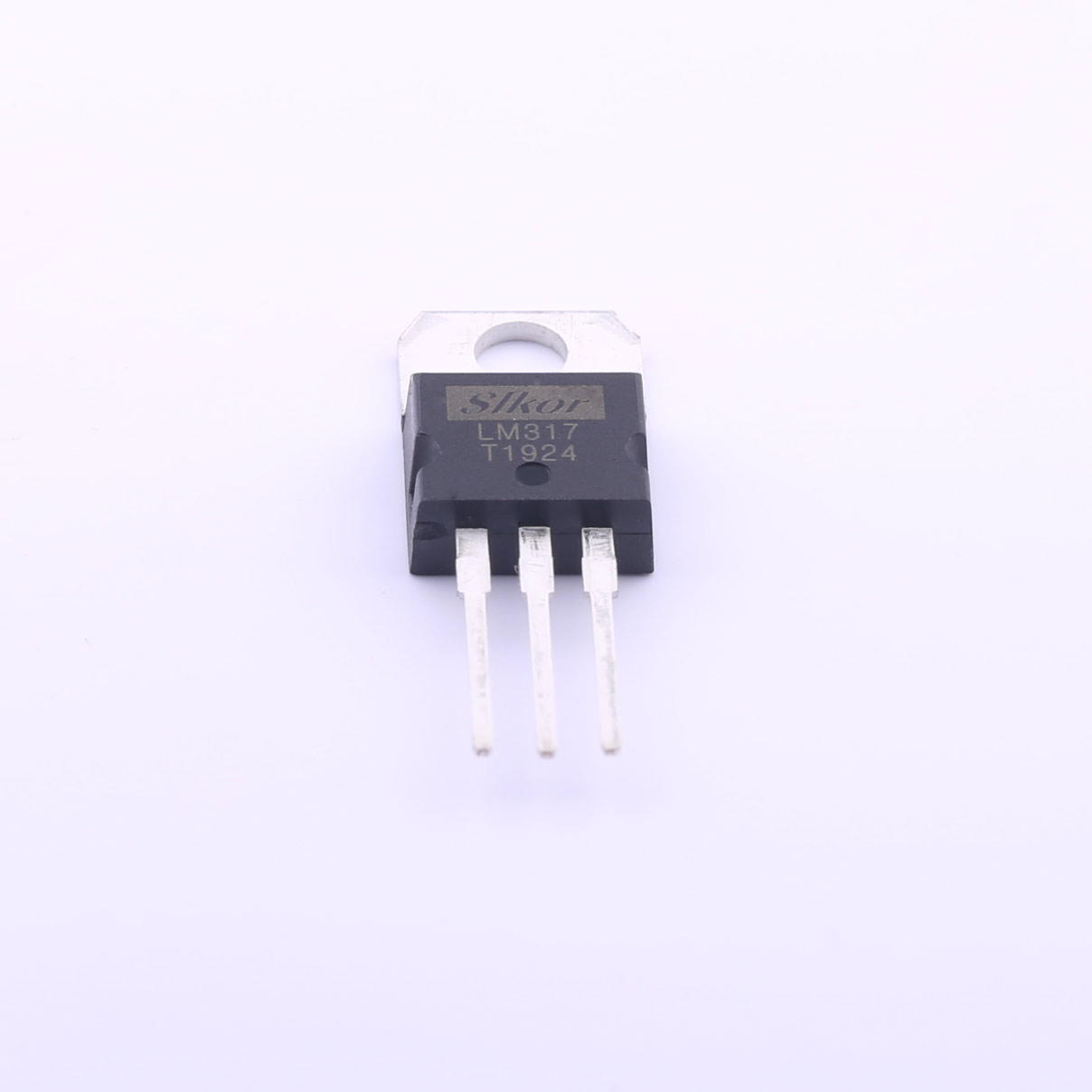

LM317 采用 TO-220 封裝，這種封裝形式具有體積小、散熱性能好、安裝方便等特點。TO-220 封裝的穩壓器可以直接焊接在印刷電路板（PCB）上，適用于空間受限的應用場景，如便攜式設備、小型傳感器模塊等。同時，其*的散熱性能也有助于在高功率或高溫度環境下保持器件的穩定工作，確保電路的可靠運行。

（三）保護特性

LM317 內置過熱保護和短路保護功能，當穩壓器的溫度超過安全范圍或輸出端發生短路時，會自動關閉輸出，以防止器件因過熱或過流而損壞。這些保護功能為電路提供了額外的安全保障，特別是在高功率輸出或環境溫度較高的情況下，能夠有效保護穩壓器和與其連接的電子元件，確保電路的穩定性和可靠性。

（四）工作溫度

LM317 能夠在寬溫度范圍內正常工作，這使其能夠適應各種惡劣的環境條件，無論是寒冷的戶外環境還是高溫的工業現場，都能保持穩定的性能。這一特性使得該穩壓器在汽車電子、工業自動化、航空航天等領域具有廣泛的應用前景，能夠滿足不同環境下對電源穩定性的嚴格要求。

三、應用領域

1. 微控制器電源

• LM317 的低靜態電流和高精度輸出電壓特性使其非常適合為微控制器提供穩定的電源。無論是低功耗的嵌入式系統還是高性能的微控制器應用，都能確保微控制器在各種工作條件下都能獲得精確的電源支持，提高系統的穩定性和可靠性。

2. 傳感器電源

• 在傳感器應用中，LM317 的低噪聲和高電源紋波抑制比特性能夠?yàn)閭鞲衅魈峁└哔|(zhì)量的電源，確保傳感器能夠精確地測量和傳輸信號。無論是溫度傳感器、壓力傳感器還是光學傳感器等，都能在穩定的電源環境下工作，提高測量的準確性和重復性。

3. 通信模塊電源

• 通信模塊需要穩定的電源來保證數據傳輸?shù)臏?zhǔn)確性和可靠性。LM317 的低壓差和高輸出電流特性能夠?yàn)橥ㄐ拍K提供高效的電源支持，特別是在電池供電的便攜式通信設備中，能夠顯著延長電池壽命，同時確保通信模塊的正常運行。

4. 便攜式設備

• 由于其緊湊的 TO-220 封裝和低靜態電流特性，LM317 非常適合用于便攜式設備，如智能手機、平板電腦、智能手表等。這些設備通常對電源的體積和功耗有嚴格的要求，LM317 能夠在有限的空間內提供穩定的電源支持，同時延長設備的電池壽命。

5. 小型電機驅動

• LM317 的高輸出電流能力使其能夠?yàn)樾⌒碗姍C(jī)提供穩定的電源，確保電機在各種工作條件下都能正常運行。無論是玩具電機、小型風扇還是微型泵等，都能在穩定的電源支持下高效工作
