MOS管，即金屬（Metal）—氧化物（Oxide）—半導體（Semiconductor）場效應晶體管，是一種應用場效應原理工作的半導體器件。
和普通雙極型晶體管相比，MOS管具有輸入阻抗高、噪聲低、動態范圍大、功耗小、易于集成等優勢，在開關電源、鎮流器、高頻感應加熱、高頻逆變焊機、通信電源等高頻電源領域得到了越來越普遍的應用。

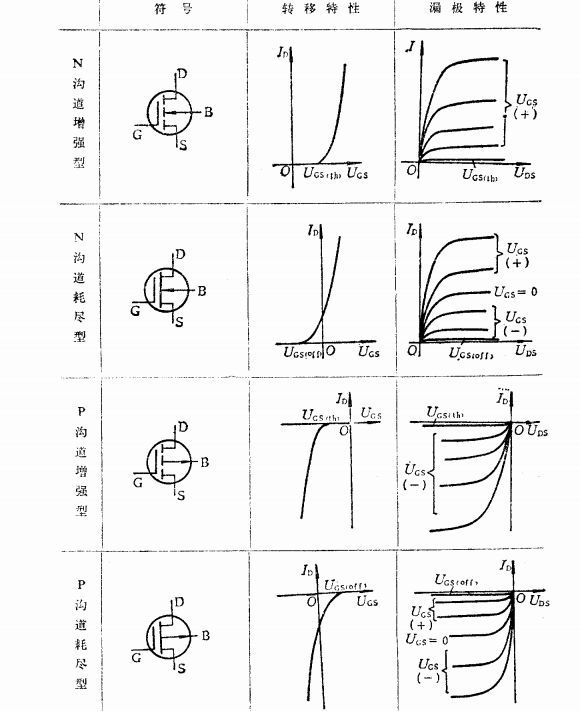

MOS管是FET的一種（另一種為JFET結型場效應管），主要有兩種結構形式：N溝道型和P溝道型；又根據場效應原理的不同，分為耗盡型（當柵壓為零時有較大漏極電流）和增強型（當柵壓為零，漏極電流也為零，必須再加一定的柵壓之后才有漏極電流）兩種。因此，MOS管可以被制構成P溝道增強型、P溝道耗盡型、N溝道增強型、N溝道耗盡型4種類型產品。

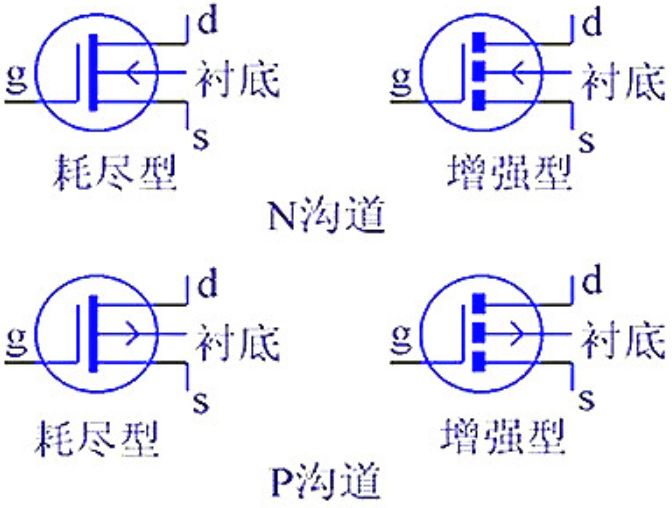

每一個MOS管都提供有三個電極：Gate柵極（表示為“G”）、Source源極（表示為“S”）、Drain漏極（表示為“D”）。接線時，對于N溝道的電源輸入為D，輸出為S；P溝道的電源輸入為S，輸出為D；且增強型、耗盡型的接法基本一樣。

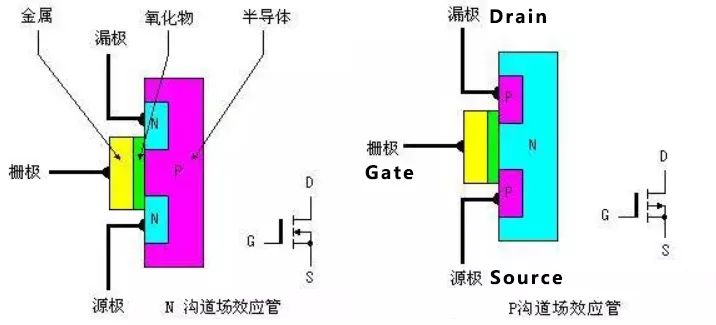

圖表2 MOS管內部結構圖
從結構圖可發現，N溝道型場效應管的源極和漏極接在N型半導體上，而P溝道型場效應管的源極和漏極則接在P型半導體上。場效應管輸出電流由輸入的電壓（或稱場電壓）控制，其輸入的電流極小或沒有電流輸入，使得該器件有很高的輸入阻抗，這也是MOS管被稱為場效應管的重要原因。
1、N溝道增強型場效應管原理
N溝道增強型MOS管在P型半導體上生成一層SiO2薄膜絕緣層，然后用光刻工藝擴散兩個高摻雜的N型區，從N型區引出電極（漏極D、源極S）；在源極和漏極之間的SiO2絕緣層上鍍一層金屬鋁作為柵極G；P型半導體稱為襯底，用符號B表示。由于柵極與其它電極之間是相互絕緣的，所以NMOS又被稱為絕緣柵型場效應管。
當柵極G和源極S之間不加任何電壓，即VGS=0時，由于漏極和源極兩個N+型區之間隔有P型襯底，相當于兩個背靠背連接的PN結，它們之間的電阻高達1012Ω，即D、S之間不具備導電的溝道，所以無論在漏、源極之間加何種極性的電壓，都不會產生漏極電流ID。

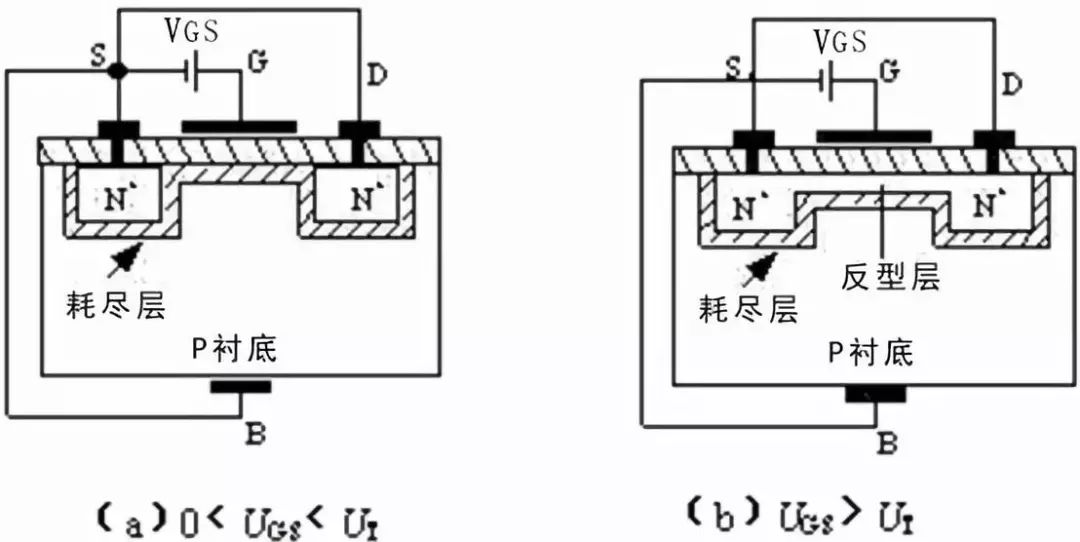

圖表3 N溝道增強型MOS管結構示意圖
當將襯底B與源極S短接，在柵極G和源極S之間加正電壓，即VGS＞0時，如圖表3（a）所示，則在柵極與襯底之間產生一個由柵極指向襯底的電場。在這個電場的作用下，P襯底表面附近的空穴受到排斥將向下方運動，電子受電場的吸引向襯底表面運動，與襯底表面的空穴復合，形成了一層耗盡層。
如果進一步提高VGS電壓，使VGS達到某一電壓VT時，P襯底表面層中空穴全部被排斥和耗盡，而自由電子大量地被吸引到表面層，由量變到質變，使表面層變成了自由電子為多子的N型層，稱為“反型層”，如圖表3（b）所示。
反型層將漏極D和源極S兩個N+型區相連通，構成了漏、源極之間的N型導電溝道。把開始形成導電溝道所需的VGS值稱為閾值電壓或開啟電壓，用VGS（th）表示。顯然，只有VGS＞VGS（th）時才有溝道，而且VGS越大，溝道越厚，溝道的導通電阻越小，導電能力越強；“增強型”一詞也由此得來。
圖表4 耗盡層與反型層產生的結構示意圖
在VGS＞VGS（th）的條件下，如果在漏極D和源極S之間加上正電壓VDS，導電溝道就會有電流流通。漏極電流由漏區流向源區，因?yàn)闇系烙幸欢ǖ碾娮?，所以沿著溝道產生電壓降，使溝道各點的電位沿溝道由漏區到源區逐漸減小，靠近漏區一端的電壓VGD最小，其值為VGD=VGS－VDS，相應的溝道最??；靠近源區一端的電壓[敏感詞]，等于VGS，相應的溝道最厚。
這樣就使得溝道厚度不再是均勻的，整個溝道呈傾斜狀。隨著VDS的增大，靠近漏區一端的溝道越來越薄。
當VDS增大到某一臨界值，使VGD≤VGS（th）時，漏端的溝道消失，只剩下耗盡層，把這種情況稱為溝道“預夾斷”，如圖表4（a）所示。繼續增大VDS[即VDS＞VGS－VGS（th）]，夾斷點向源極方向移動，如圖表4（b）所示。
盡管夾斷點在移動，但溝道區（源極S到夾斷點）的電壓降保持不變，仍等于VGS－VGS（th）。因此，VDS多余部分電壓[VDS－（VGS－VGS（th））]全部降到夾斷區上，在夾斷區內形成較強的電場。這時電子沿溝道從源極流向夾斷區，當電子到達夾斷區邊緣時，受夾斷區強電場的作用，會很快的漂移到漏極。
2、P溝道增強型場效應管原理
P溝道增強型MOS管因在N型襯底中生成P型反型層而得名，其通過光刻、擴散的方法或其他手段，在N型襯底（基片）上制作出兩個摻雜的P區，分別引出電極（源極S和漏極D），同時在漏極與源極之間的SiO2絕緣層上制作金屬柵極G。其結構和工作原理與N溝道MOS管類似；只是使用的柵-源和漏-源電壓極性與N溝道MOS管相反。
在正常工作時，P溝道增強型MOS管的襯底必須與源極相連，而漏極對源極的電壓VDS應為負值，以保證兩個P區與襯底之間的PN結均為反偏，同時為了在襯底頂表面附近形成導電溝道，柵極對源極的電壓也應為負。

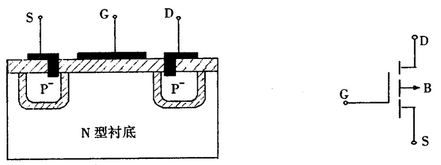

圖表6 P溝道增強型MOS管的結構示意圖
當VDS=0時。在柵源之間加負電壓比，由于絕緣層的存在，故沒有電流，但是金屬柵極被補充電而聚集負電荷，N型半導體中的多子電子被負電荷排斥向體內運動，表面留下帶正電的離子，形成耗盡層。
隨著G、S間負電壓的增加，耗盡層加寬，當VDS增大到一定值時，襯底中的空穴（少子）被柵極中的負電荷吸引到表面，在耗盡層和絕緣層之間形成一個P型薄層，稱反型層，如圖表6（2）所示。
這個反型層就構成漏源之間的導電溝道，這時的VGS稱為開啟電壓VGS（th），達到VGS（th）后再增加，襯底表面感應的空穴越多，反型層加寬，而耗盡層的寬度卻不再變化，這樣我們可以用VGS的大小控制導電溝道的寬度。

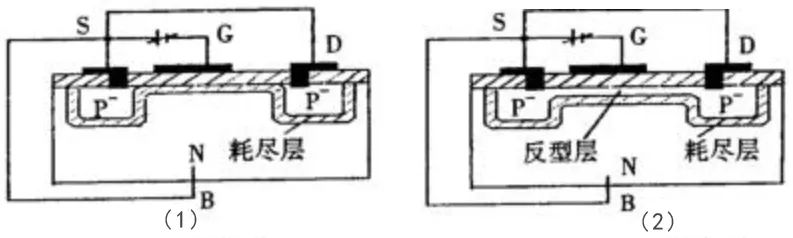

圖表7 P溝道增強型MOS管耗盡層及反型層形成示意圖
當VDS≠0時。導電溝道形成以后，D、S間加負向電壓時，那么在源極與漏極之間將有漏極電流ID流通，而且ID隨VDS而增，ID沿溝道產生的壓降使溝道上各點與柵極間的電壓不再相等，該電壓削弱了柵極中負電荷電場的作用，使溝道從漏極到源極逐漸變窄，如圖表7（1）所示。
當VDS增大到使VGD=VGS（即VDS=VGS-VGS（TH）），溝道在漏極附近出現預夾斷，如圖表7（2）所示。再繼續增大VDS，夾斷區只是稍有加長，而溝道電流基本上保持預夾斷時的數值，其原因是當出現預夾斷時再繼續增大VDS，VDS的多余部分就全部加在漏極附近的夾斷區上，故形成的漏極電流ID近似與VDS無關。
圖表8 P溝道增強型MOS管預夾斷及夾斷區形成示意圖
3、N溝道耗盡型場效應管原理
N溝道耗盡型MOS管的結構與增強型MOS管結構類似，只有一點不同，就是N溝道耗盡型MOS管在柵極電壓VGS=0時，溝道已經存在。這是因?yàn)镹溝道是在制造過程中采用離子注入法預先在D、S之間襯底的表面、柵極下方的SiO2絕緣層中摻入了大量的金屬正離子，該溝道亦稱為初始溝道。
當VGS＝0時，這些正離子已經感應出反型層，形成了溝道，所以只要有漏源電壓，就有漏極電流存在；當VGS＞0時，將使ID進一步增加；VGS＜0時，隨著VGS的減小，漏極電流逐漸減小，直至ID＝0。對應ID＝0的VGS稱為夾斷電壓或閾值電壓，用符號VGS（off）或Up表示。
由于耗盡型MOSFET在VGS=0時，漏源之間的溝道已經存在，所以只要加上VDS，就有ID流通。如果增加正向柵壓VGS，柵極與襯底之間的電場將使溝道中感應更多的電子，溝道變厚，溝道的電導增大。
如果在柵極加負電壓（即VGS＜0），就會在相對應的襯底表面感應出正電荷，這些正電荷抵消N溝道中的電子，從而在襯底表面產生一個耗盡層，使溝道變窄，溝道電導減小。當負柵壓增大到某一電壓VGS（off）時，耗盡區擴展到整個溝道，溝道完全被夾斷（耗盡），這時即使VDS仍存在，也不會產生漏極電流，即ID=0。

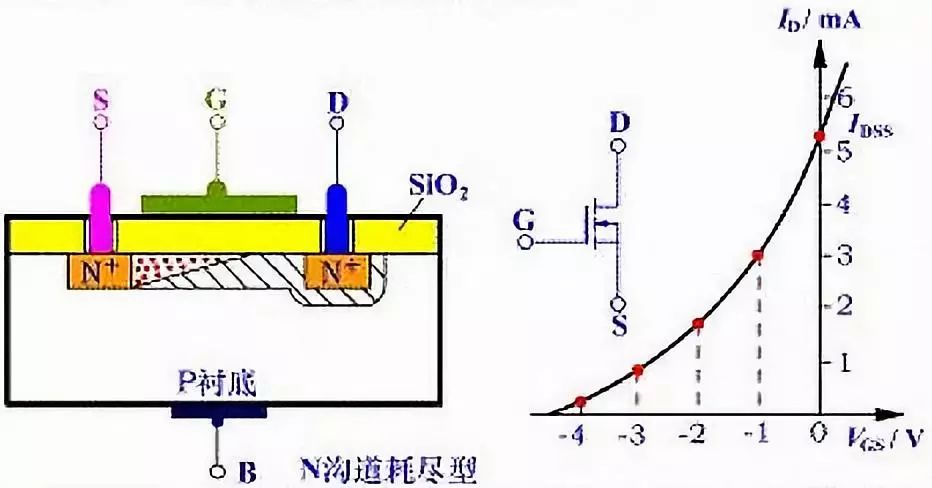

圖表9 N溝道耗盡型MOS管結構（左）及轉移特性（右）示意圖
4、P溝道耗盡型場效應管原理
P溝道耗盡型MOS管的工作原理與N溝道耗盡型MOS管完全相同，只不過導電的載流子不同，供電電壓極性也不同。
5、耗盡型與增強型MOS管的區別
耗盡型與增強型的主要區別在于耗盡型MOS管在G端（Gate）不加電壓時有導電溝道存在，而增強型MOS管只有在開啟后，才會出現導電溝道；兩者的控制方式也不一樣，耗盡型MOS管的VGS（柵極電壓）可以用正、零、負電壓控制導通，而增強型MOS管必須使得VGS>VGS（th）（柵極閾值電壓）才行。
由于耗盡型N溝道MOS管在SiO2絕緣層中摻有大量的Na+或K+正離子（制造P溝道耗盡型MOS管時摻入負離子），當VGS=0時，這些正離子產生的電場能在P型襯底中感應出足夠的電子，形成N型導電溝道；當VGS>0時，將產生較大的ID（漏極電流）；如果使VGS<0，則它將削弱正離子所形成的電場，使N溝道變窄，從而使ID減小。
這些特性使得耗盡型MOS管在實際應用中，當設備開機時可能會誤觸發MOS管，導致整機失效；不易被控制，使得其應用極少。
因此，日常我們看到的NMOS、PMOS多為增強型MOS管；其中，PMOS可以很方便地用作高端驅動。不過PMOS由于存在導通電阻大、價格貴、替換種類少等問題，在高端驅動中，通常還是使用NMOS替代，這也是市面上無論是應用還是產品種類，增強型NMOS管最為常見的重要原因，尤其在開關電源和馬達驅動的應用中，一般都用NMOS管。
導通的意義是作為開關，相當于開關閉合。NMOS的特性，VGS大于一定的值就會導通，適用于源極接地時的情況（低端驅動），只需柵極電壓達到4V或10V就可以了。PMOS的特性是，VGS小于一定的值就會導通，適用于源極接VCC時的情況（高端驅動）。
不管是NMOS還是PMOS，導通后都有導通電阻存在，電流就會被電阻消耗能量，這部分消耗的能量叫做導通損耗。小功率MOS管導通電阻一般在幾毫歐至幾十毫歐左右，選擇導通電阻小的MOS管會減小導通損耗。
MOS管在進行導通和截止時，兩端的電壓有一個降落過程，流過的電流有一個上升的過程，在這段時間內，MOS管的損失是電壓和電流的乘積，這稱之為開關損失。通常開關損失比導通損失大得多，而且開關頻率越快，損失也越大。
導通瞬間電壓和電流的乘積越大，構成的損失也就越大?？s短開關時間，可以減小每次導通時的損失；降低開關頻率，可以減小單位時間內的開關次數。這兩種辦法都可以減小開關損失。
跟雙極性晶體管相比，MOS管需要GS電壓高于一定的值才能導通，而且還要求較快的導通速度。在MOS管的結構中可以看到，在GS、GD之間存在寄生電容，而MOS管的驅動，理論上就是對電容的充放電。
對電容的充電需要一個電流，由于對電容充電瞬間可以把電容看成短路，所以瞬間電流會比較大。選擇/設計MOS管驅動時[敏感詞]個要留意的是可提供瞬間短路電流的大小；第二個要留意的是，普遍用于高端驅動的NMOS，導通時需要柵極電壓大于源極電壓。
而高端驅動的MOS管導通時源極電壓與漏極電壓（VCC）相同，所以這時柵極導通電壓要比VCC高4V或10V，而且電壓越高，導通速度越快，導通電阻也越小。

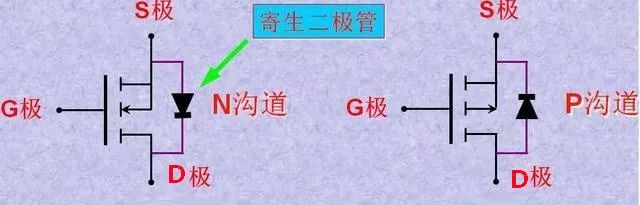

漏極和源極之間有一個寄生二極管，即“體二極管”，在驅動感性負載（如馬達、繼電器）應用中，主要用于保護回路。不過體二極管只在單個MOS管中存在，在集成電路芯片內部通常是沒有的。
不同耐壓的MOS管，其導通電阻中各部分電阻比例分布不同。如耐壓30V的MOS管，其外延層電阻僅為總導通電阻的29%，耐壓600V的MOS管的外延層電阻則是總導通電阻的96.5%。
不同耐壓MOS管的區別主要在于，耐高壓的MOS管其反應速度比耐低壓的MOS管要慢，因此，它們的特性在實際應用中也表現出了不一樣之處，如耐中低壓MOS管只需要極低的柵極電荷就可以滿足強大電流和大功率處理能力，除開關速度快之外，還具有開關損耗低的特點，特別適應PWM輸出模式應用；而耐高壓MOS管具有輸入阻抗高的特性，在電子鎮流器、電子變壓器、開關電源方面應用較多。
三極管全稱為半導體三極管，它的主要作用就是將微小的信號中止放大。MOS管與三極管有著許多相近的地方，也有許多不同之處。
首先是開關速度的不同。三極管工作時，兩個PN結都會感應出電荷，當開關管處于導通狀態時，三極管處于飽和狀態，假設這時三極管截至，PN結感應的電荷要恢復到平衡狀態，這個過程需求時間。而MOS由于工作方式不同，不需要恢復時間，因此可以用作高速開關管。
其次是控制方式不同。MOS管是電壓控制元件，而三級管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用MOS管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用三極管。
接著是載流子種類數量不同。電力電子技術中提及的單極器件是指只靠一種載流子導電的器件，雙極器件是指靠?jī)煞N載流子導電的器件。MOS管只應用了一種多數載流子導電，所以也稱為單極型器件；而三極管是既有多數載流子，也應用少數載流子導電；是為雙極型器件。
第三是靈活性不同。有些MOS管的源極和漏極可以互換運用，柵壓也可正可負，靈活性比三極管好。
第四是集成能力不同。MOS管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多MOS管集成在一塊硅片上，因此MOS管在大范圍集成電路中得到了普遍的應用。
第五是輸入阻抗和噪聲能力不同。MOS管具有較高輸入阻抗和低噪聲等優點，被普遍應用于各種電子設備中，特別用MOS管做整個電子設備的輸入級，可以獲得普通三極管很難達到的性能。
最后是功耗損耗不同。同等情況下，采用MOS管時，功耗損耗低；而選用三極管時，功耗損耗要高出許多。
當然，在使用成本上，MOS管要高于三極管，因此根據兩種元件的特性，MOS管常用于高頻高速電路、大電流場所，以及對基極或漏極控制電流比較敏感的[敏感詞]區域；而三極管則用于低成本場所，達不到效果時才會考慮替換選用MOS管。
IGBT（Insulated Gate Bipolar Transistor），絕緣柵雙極型晶體管，是由BJT（雙極型三極管）和MOS絕緣柵型場效應管組成的復合全控型電壓驅動式功率半導體器件，兼有MOSFET的高輸入阻抗和功率晶體管（GTR）的低導通壓降兩方面的優點。
GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。常見的IGBT又分為單管和模塊兩種，單管的外觀和MOS管有點相像，常見生產廠家有富士電機、仙童半導體等，模塊產品一般為內部封裝了數個單個IGBT，由內部聯接成適合的電路。
制造成本上，IGBT要比MOS管高很多，這是因?yàn)?a target="_blank" title="IGBT" href="/products/igbt-single-tube.html">IGBT的制作多了薄片背面離子注入、薄片低溫退火（如激光退火）工序，而這兩個工序都需要專門針對薄片工藝的昂貴機臺。
在低壓下，低壓MOS管的導通壓降通常都控制在0.5V以下（基本不會超過1V的），比如IR4110低壓MOS管，其內阻為4mΩ，給它100A的導通電流，導通壓降是0.4V左右。電流導通壓降低，意味著導通損耗小，同時兼具開關損耗小的特性，因此，IGBT相對MOS管在電性能沒有優勢，加上在性價比上MOS管更具優勢，所以基本上看不到低壓IGBT。
MOS管的[敏感詞]劣勢是隨著耐壓升高，內阻迅速增大，所以高壓下內阻很大，致使MOS管不能做大功率應用。
在高壓領域，MOS管的開關速度仍是最快的，但高壓下MOS管的導通壓降很大（內阻隨耐壓升高而迅速升高），即便是耐壓600V的COOLMOS管，導通電阻可高達幾歐姆，致使耐流很小。
而IGBT在高耐壓下，導通壓降幾乎沒明顯增大（IGBT的導通電流通過三極管處理），所以高壓下IGBT優勢明顯，既有高開關速度，又有三極管的大電流特性；另外，在新一代IGBT產品中，開關速度高（納秒級），導通壓降、開關損耗等也有了長足進步，使得IGBT耐脈沖電流沖擊力更強，且耐壓高、驅動功率小等優點更加突出。
在需要耐壓超過150V的使用條件下，MOS管已經基本沒有優勢。以典型的IRFS4115與第四代IGBT型SKW30N60對比中，在150V、20A連續工況下運行，前者開關損耗為6mJ/pulse，而后者只有1.15mJ/pulse，不足前者的1/5；若用極限工作條件，二者功率負荷相差將更懸殊！
目前，諸如冶金、鋼鐵、高速鐵路、船舶等有大功率需求的領域已較少見到MOS管，而是廣泛應用IGBT元器件。
總的來說，IGBT更適用于高壓、大電流、低頻率（20KHZ左右）場所，電壓越高，IGBT越有優勢，在600v以上，IGBT的優勢非常明顯；而MOSFET更適用于低電壓、小電流、低頻率（幾十KHz~幾MHz）領域，電壓越低，MOS管越有優勢。
場效應管的參數很多，包括極限參數、動態電特性參數和靜態電特性參數，其中重要的參數有：飽和漏源電流IDSS、夾斷電壓Up、開啟電壓VT（加強型絕緣柵管）、跨導gM、漏源擊穿電壓BVDS、[敏感詞]耗散功率PDSM和[敏感詞]漏源電流IDSM等。
[敏感詞]額定參數，要求所有數值取得條件為Ta=25℃。

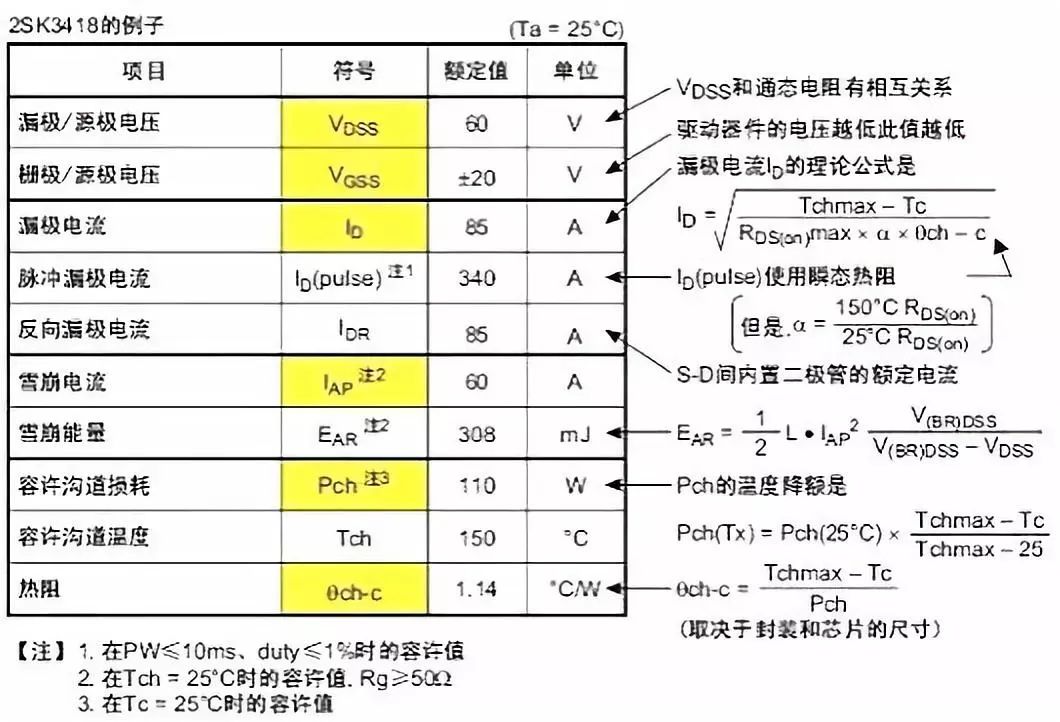

圖表14 MOS管的[敏感詞][敏感詞]額定值示例
在柵源短接，漏源額定電壓VDSS[或?qū)懽鱒(BR)DSS]是指漏-源未發生雪崩擊穿前所能施加的[敏感詞]電壓。根據溫度的不同，實際雪崩擊穿電壓可能低于額定VDSS。
VGS[或?qū)懽鱒(BR)GSS]額定電壓是柵源兩極間可以施加的[敏感詞]電壓。設定該額定電壓的主要目的是防止電壓過高導致的柵氧化層損傷。實際柵氧化層可承受的電壓遠高于額定電壓，但是會隨制造工藝的不同而改變，因此保持VGS在額定電壓以內可以保證應用的可靠性。
ID定義為芯片在[敏感詞]額定結溫TJ(max)下，管表面溫度在25℃或者更高溫度下，可允許的[敏感詞]連續直流電流。該參數為結與管殼之間額定熱阻RθJC和管殼溫度的函數：
ID中并不包含開關損耗，并且實際使用時保持管表面溫度在25℃（Tcase）也很難。因此，硬開關應用中實際開關電流通常小于ID 額定值@ TC=25℃的一半，通常在1/3～1/4。

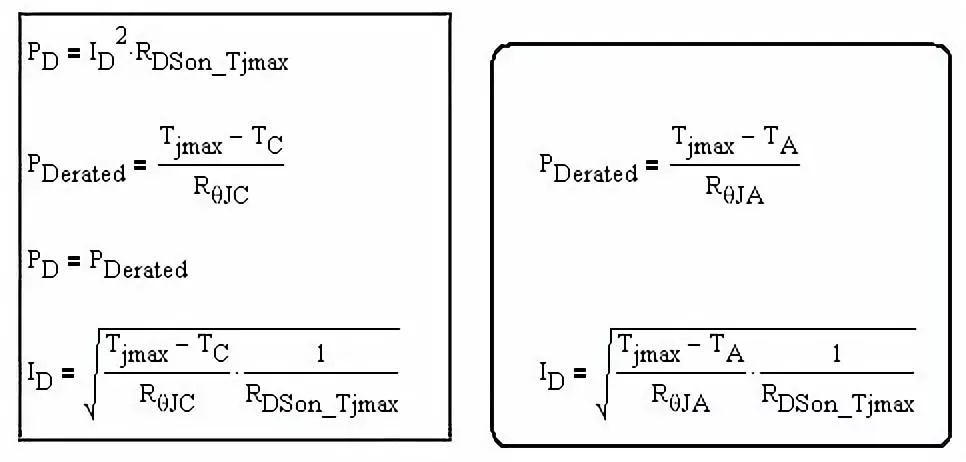

注：采用熱阻JA可以估算出特定溫度下的ID，這個值更有現實意義。
IDM/IDSM 脈沖漏極電流/[敏感詞]漏源電流
該參數反映了器件可以處理的脈沖電流的高低，脈沖電流要遠高于連續的直流電流。定義IDM的目的在于：線的歐姆區。對于一定的柵-源電壓，MOSFET導通后，存在[敏感詞]的漏極電流，如圖表15所示，對于給定的一個柵-源電壓，如果工作點位于線性區域內，漏極電流的增大會提高漏-源電壓，由此增大導通損耗。長時間工作在大功率之下，將導致器件失效。因此，在典型柵極驅動電壓下，需要將額定IDM設定在區域之下，區域的分界點在VGS和曲線相交點。

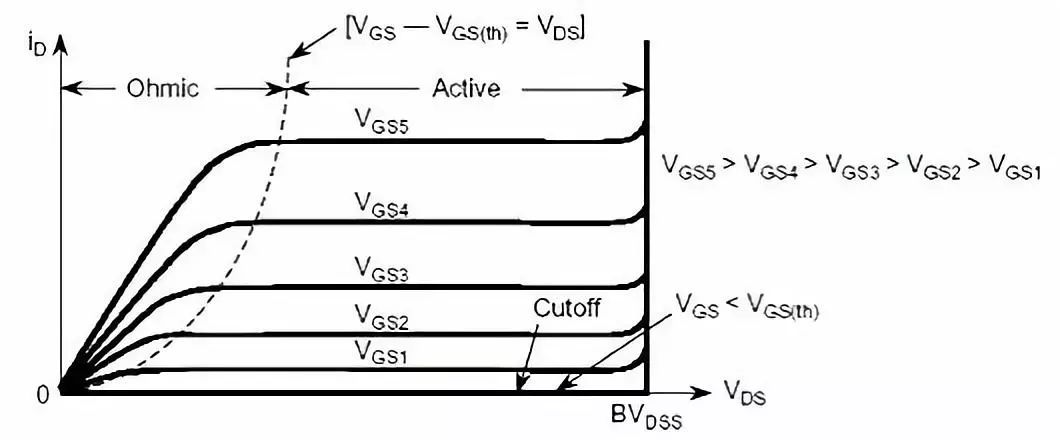

圖表15 MOSFET導通后，存在[敏感詞]的漏極電流
因此需要設定電流密度上限，防止芯片溫度過高而燒毀。這本質上是為了防止過高電流流經封裝引線，因?yàn)樵谀承┣闆r下，整個芯片上最“薄弱的連接”不是芯片，而是封裝引線。
考慮到熱效應對于IDM的限制，溫度的升高依賴于脈沖寬度，脈沖間的時間間隔，散熱狀況，RDS(on)以及脈沖電流的波形和幅度。單純滿足脈沖電流不超出IDM上限并不能保證結溫不超過[敏感詞]允許值?？梢詤⒖紵嵝阅芘c機械性能中關于瞬時熱阻的討論，來估計脈沖電流下結溫的情況。
亦即容許溝道總功耗，標定了器件可以消散的[敏感詞]功耗，可以表示為[敏感詞]結溫和管殼溫度為25℃時熱阻的函數。
TJ、TSTG 工作溫度和存儲環境溫度的范圍
這兩個參數標定了器件工作和存儲環境所允許的結溫區間。設定這樣的溫度范圍是為了滿足器件最短工作壽命的要求。如果確保器件工作在這個溫度區間內，將極大地延長其工作壽命。
如果電壓過沖值(通常由于漏電流和雜散電感造成)未超過擊穿電壓，則器件不會發生雪崩擊穿，因此也就不需要消散雪崩擊穿的能力。雪崩擊穿能量標定了器件可以容忍的瞬時過沖電壓的安全值，其依賴于雪崩擊穿需要消散的能量。
定義額定雪崩擊穿能量的器件通常也會定義額定EAS。額定雪崩擊穿能量與額定UIS具有相似的意義。EAS標定了器件可以安全吸收反向雪崩擊穿能量的高低。

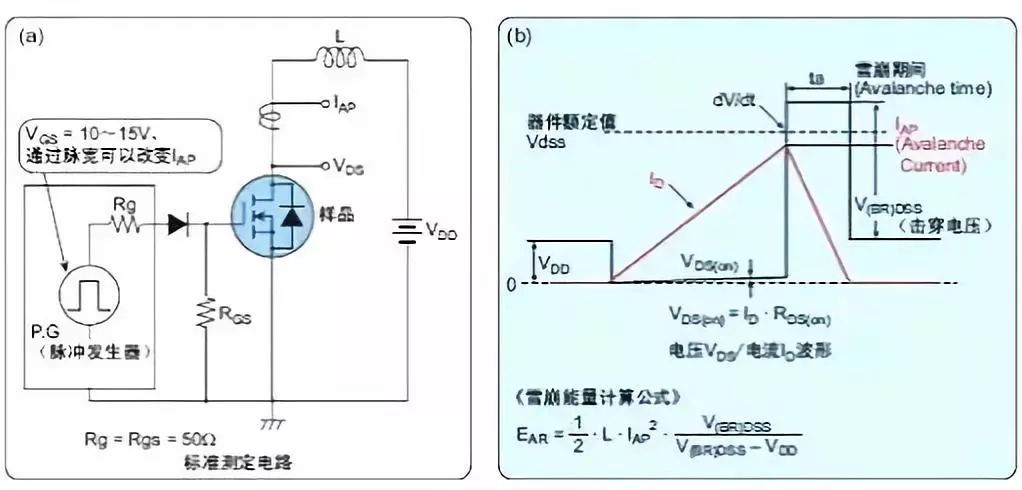

L是電感值，ID為電感上流過的電流峰值，其會突然轉換為測量器件的漏極電流。電感上產生的電壓超過MOSFET擊穿電壓后，將導致雪崩擊穿。雪崩擊穿發生時，即使MOSFET處于關斷狀態，電感上的電流同樣會流過MOSFET器件。電感上所儲存的能量與雜散電感上存儲，由MOSFET消散的能量類似。
MOSFET并聯后，不同器件之間的擊穿電壓很難完全相同。通常情況是：某個器件率先發生雪崩擊穿，隨后所有的雪崩擊穿電流(能量)都從該器件流過。
重復雪崩能量已經成為“工業標準”，但是在沒有設定頻率、其它損耗以及冷卻量的情況下，該參數沒有任何意義。散熱(冷卻)狀況經常制約著重復雪崩能量。對于雪崩擊穿所產生的能量高低也很難預測。
額定EAR的真實意義在于標定了器件所能承受的反復雪崩擊穿能量。該定義的前提條件是：不對頻率做任何限制，從而器件不會過熱，這對于任何可能發生雪崩擊穿的器件都是現實的。在驗證器件設計的過程中，[敏感詞]可以測量處于工作狀態的器件或者熱沉的溫度，來觀察MOSFET器件是否存在過熱情況，特別是對于可能發生雪崩擊穿的器件。
對于某些器件，雪崩擊穿過程中芯片上電流集邊的傾向要求對雪崩電流IAR進行限制。這樣，雪崩電流變成雪崩擊穿能量規格的“精細闡述”；其揭示了器件真正的能力。
每種MOS管都會給出其安全工作區域，功率MOS管不會表現出二次擊穿，因此安全運行區域只簡單從導致結溫達到[敏感詞]允許值時的耗散功率定義。

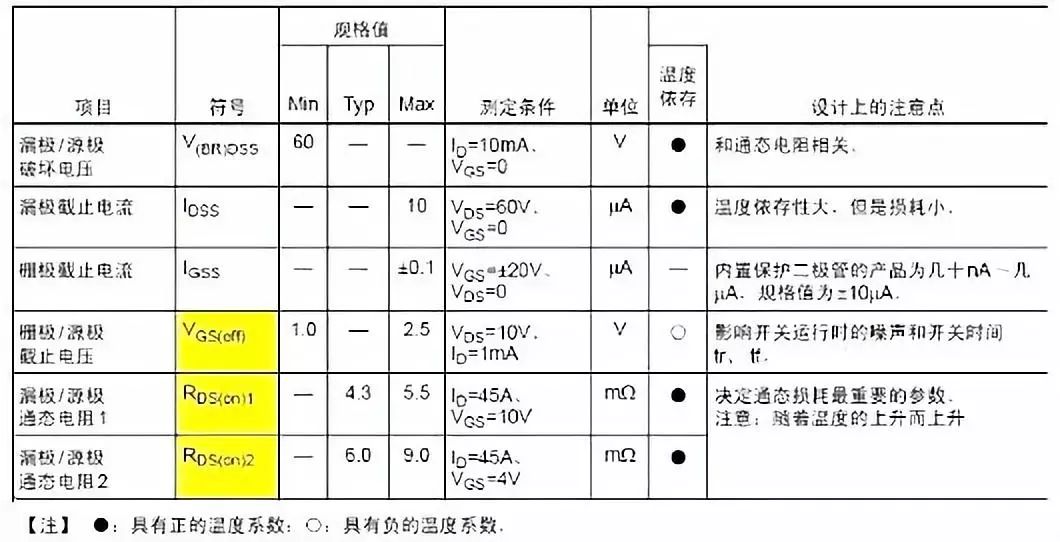

圖表17 靜態電特性及參數一覽表
V(BR)DSS/VBDSS 漏源擊穿電壓(破壞電壓)
或叫BVDS，是指在特定的溫度和柵源短接情況下，流過漏極電流達到一個特定值時的漏源電壓。這種情況下的漏源電壓為雪崩擊穿電壓。
V(BR)DSS是正溫度系數，其漏源電壓的[敏感詞]額定值隨著溫度的下降而降低，在-50℃時，V(BR)DSS大約是25℃時[敏感詞]漏源額定電壓的90%。
在增加?xùn)旁措妷哼^程中，使柵極電流IG由零開端劇增時的VGS。
也用VT表示，是指加的柵源電壓能使漏極開始有電流，或關斷MOSFET時電流消失時的電壓，測試的條件（漏極電流、漏源電壓、結溫）也是有規格的。正常情況下，所有的MOS柵極器件的閾值電壓都會有所不同。因此，VGS(th)的變化范圍是規定好的。VGS(th)是負溫度系數，當溫度上升時，MOSFET將會在比較低的柵源電壓下開啟。
也用Up表示，是指結型或耗盡型絕緣柵場效應管中，使漏源間剛截止時的柵極電壓。
是指在特定的漏電流（通常為ID電流的一半）、柵源電壓和25℃的情況下測得的漏-源電阻。
即在柵、源極之間加的電壓與柵極電流之比，這一特性有時以流過柵極的柵流表示MOS管的RGS能夠很容易地超越1010Ω。
也稱為飽和漏源電流，是指在當柵源電壓VGS＝0時，在特定的漏源電壓下的漏源之間泄漏電流。既然泄漏電流隨著溫度的增加而增大，IDSS在室溫和高溫下都有規定。漏電流造成的功耗可以用IDSS乘以漏源之間的電壓計算，通常這部分功耗可以忽略不計。

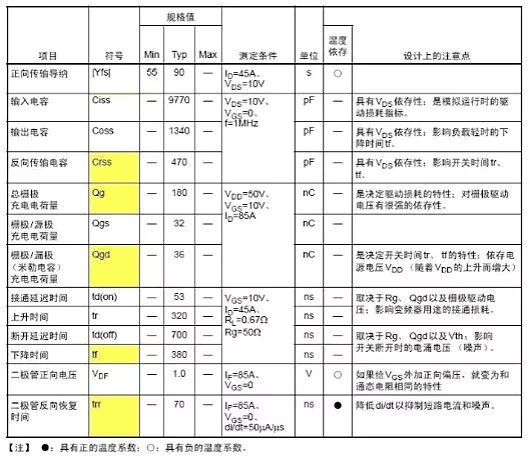

圖表18 動態電特性及參數一覽表
將漏源短接，用交流信號測得的柵極和源極之間的電容就是輸入電容。Ciss是由柵漏電容Cgd和柵源電容Cgs并聯而成，或者Ciss=Cgs+Cgd。當輸入電容充電致閾值電壓時器件才能開啟，放電致一定值時器件才可以關斷。因此驅動電路和Ciss對器件的開啟和關斷延時有著直接的影響。
將柵源短接，用交流信號測得的漏極和源極之間的電容就是輸出電容。Coss是由漏源電容Cds和柵漏電容Cgd并聯而成，或者Coss=Cds+Cgd，對于軟開關的應用，Coss非常重要，因?yàn)樗赡芤痣娐返闹C振
在源極接地的情況下，測得的漏極和柵極之間的電容為反向傳輸電容。反向傳輸電容等同于柵漏電容。Cres=Cgd，反向傳輸電容也常叫做米勒電容，對于開關的上升和下降時間來說是其中一個重要的參數，他還影響這關斷延時時間。電容隨著漏源電壓的增加而減小，尤其是輸出電容和反向傳輸電容。
表示輸出電容Coss在MOS管存儲的能量大小。由于MOS管的輸出電容Coss有非常明顯的非線性特性，隨VDS電壓的變化而變化。所以如果Datasheet提供了這個參數，對于評估MOS管的開關損耗很有幫助。并非所有的MOS管手冊中都會提供這個參數，事實上大部分Datasheet并不提供。
該參數反應了MOSFET體二極管的反向恢復特性。因?yàn)槎O管是雙極型器件，受到電荷存儲的影響，當二極管反向偏置時，PN結儲存的電荷必須清除，上述參數正反映了這一特性。

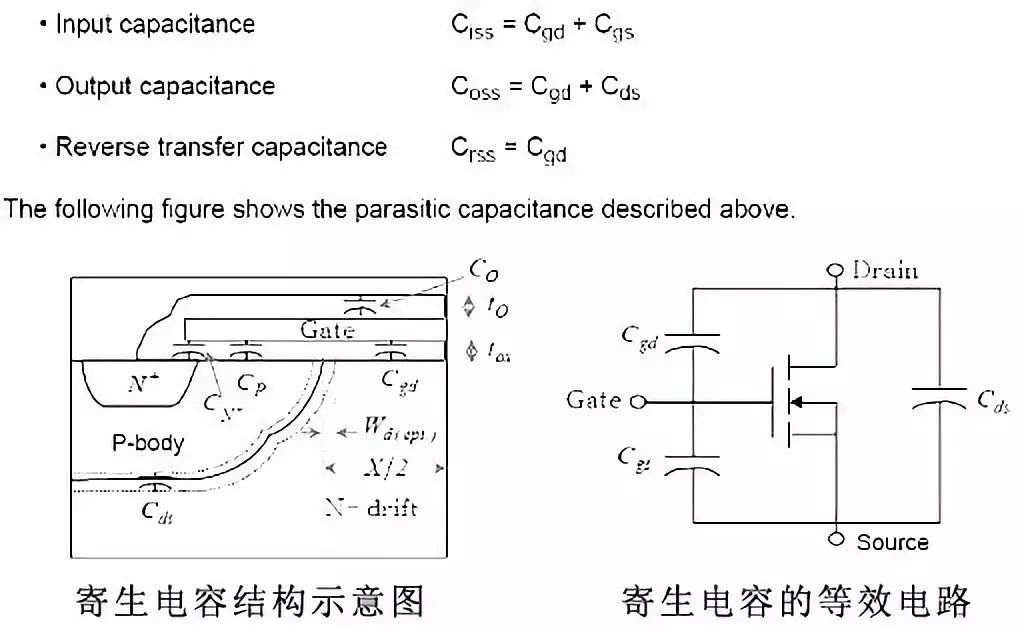

圖表19 寄生電容結構和電路示意圖
Qg柵極電荷值，也叫柵極總充電電量，反應存儲在端子間電容上的電荷，既然開關的瞬間，電容上的電荷隨電壓的變化而變化，所以設計柵驅動電路時經常要考慮柵電荷的影響。
Qgs為從0電荷開始到[敏感詞]個拐點處，Qgd是從[敏感詞]個拐點到第二個拐點之間部分（也叫做“米勒”電荷），Qg是從0點到VGS等于一個特定的驅動電壓的部分。

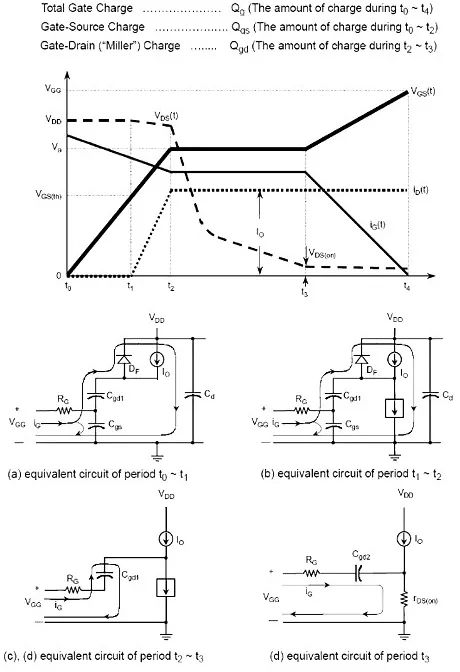

圖表20 Qgs、Qgd和Qg參數含義示意圖
漏電流和漏源電壓的變化對柵電荷值影響比較小，而且柵電荷不隨溫度的變化。測試條件是規定好的。柵電荷的曲線圖體現在數據表中，包括固定漏電流和變化漏源電壓情況下所對應的柵電荷變化曲線。在上圖中，平臺電壓VGS(pl)隨著電流的增大增加的比較?。S著電流的降低也會降低）。平臺電壓也正比于閾值電壓，所以不同的閾值電壓將會產生不同的平臺電壓。詳解見下圖：
圖表21 Qgs、Qgd和Qg參數含義分解
td(on) 導通延時時間
是從當柵源電壓上升到10%柵驅動電壓時到漏電流升到規定電流的90%時所經歷的時間。
td(off) 關斷延時時間
是從當柵源電壓下降到90%柵驅動電壓時到漏電流降至規定電流的10%時所經歷的時間。這顯示電流傳輸?shù)截?fù)載之前所經歷的延遲。
上升時間是漏極電流從10%上升到90%所經歷的時間。
下降時間是漏極電流從90%下降到10%所經歷的時間。
單位為分貝（dB），噪聲是由管子內部載流子運動的不規則性所引起的，由于它的存在，可使放大器即便在沒有信號輸人時，輸出端也會出現不規則的電壓或電流變化。噪聲系數NF數值越小，代表管子所產生的噪聲越小，場效應管的噪聲系數約為幾個分貝，比雙極性三極管的要小。
是表示柵源電壓VGS對漏極電流ID的控制能力，即漏極電流ID變化量與柵源電壓VGS變化量的比值，是權衡場效應管放大才能的重要參數。

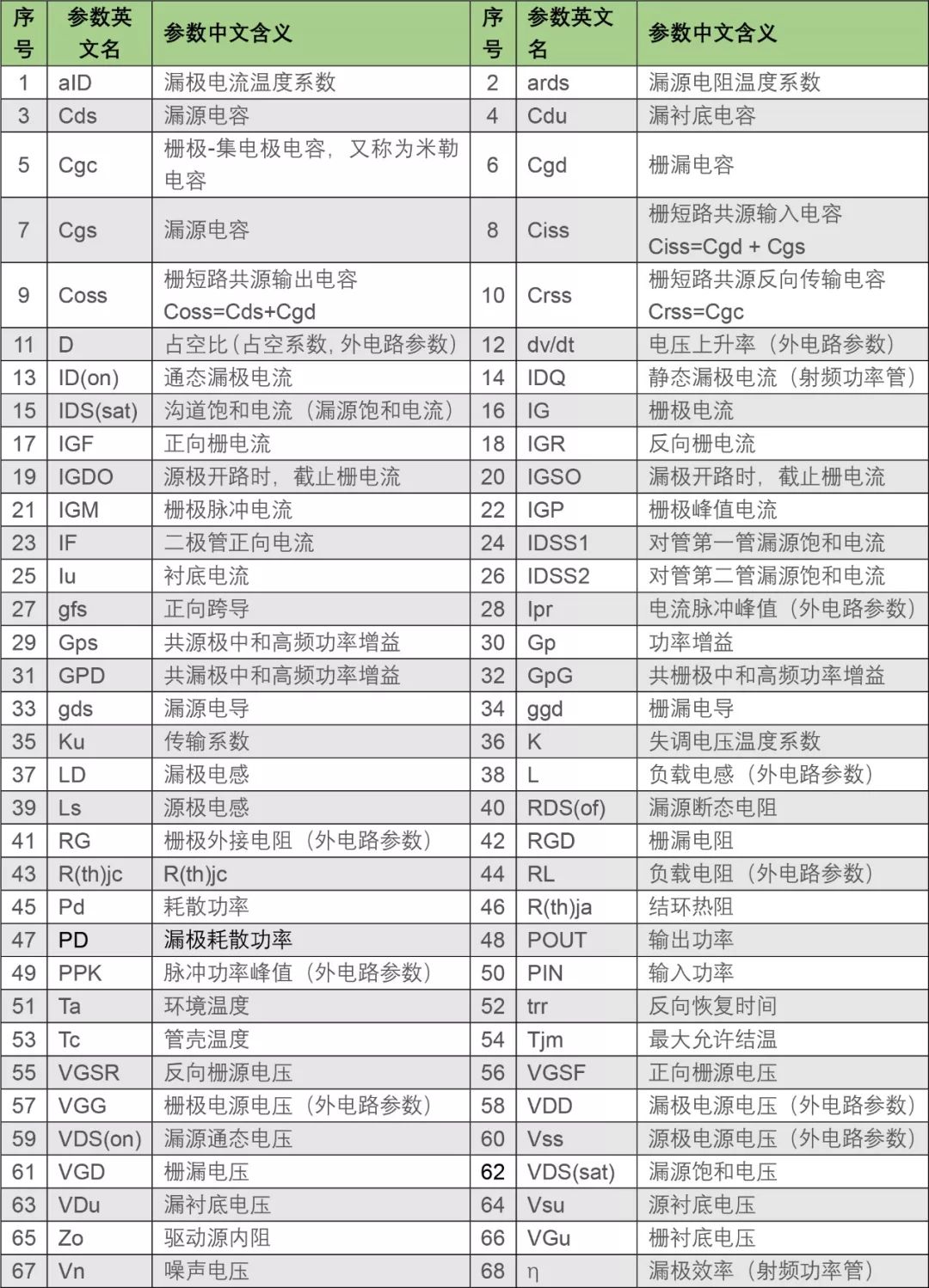

除以上介紹的參數之外，MOS管還有很多重要的參數，明細如下：
