“示波器是一種電子測量裝置，它可以顯示電壓隨時間的函數圖。這使用戶能夠同時觀察電壓和時間的變化。許多示波器可以在其屏幕上顯示多個電壓信號，這使我們具有比較這些信號行為的能力?！?/span>

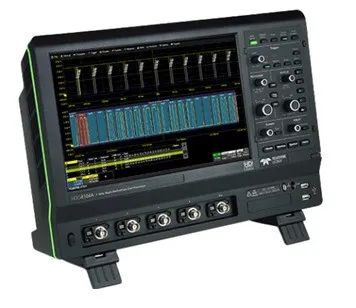

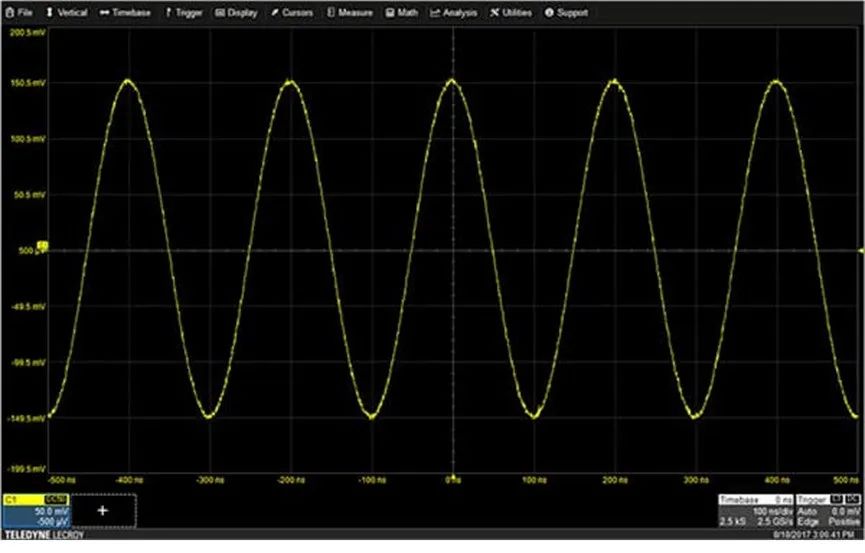

DigiKey示波器

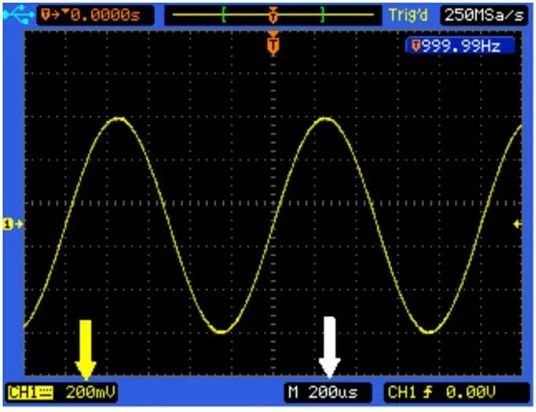

上圖，我們可以看到兩個觀察結果:

1. 波形的峰對峰電壓可以沿著縱軸測量。它是五個主要分區，垂直增益設置為200mv /分區(見[敏感詞]箭頭)，這 給出了1伏峰對峰的信號幅度。
2. 橫軸為時間，范圍設置為200μs/分頻(見白色箭頭)。正弦波的一個周期跨越五個主要部分，所以周期是1毫秒，這意味著頻率是1千赫。(這個特殊的示波器有一個計數器，在右上角顯示信號的頻率。)

• 示波器常用的功能：

1. 測量電壓、電壓差和時間間隔。
2. 測量重復信號的頻率。
3. 比較兩個或多個隨時間變化的信號，并查看它們之間的關系(例如，一個波形上的特定特征是在另一個波形上的特征之前還是之后出現)。
4. 捕捉瞬變，故障等特別的行為。
5. 測量波形的直流和交流部分。
6. 測量波形的各種特性，如峰對峰電壓、均方根電壓、周期、上升時間、下降時間等。
7. 檢查信號上的噪聲，以及修改電路或電纜如何改變信號噪音。
8. 通過直觀地比較電路的輸入和輸出波形來尋找電路中的失真——或者使用示波器將它們相減并查看數學差異。

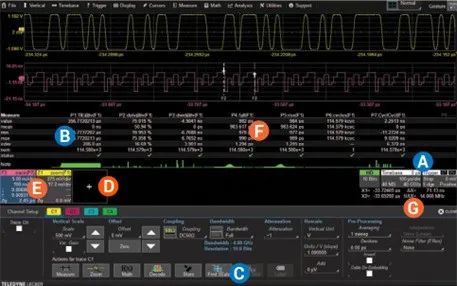

• 符號的解釋

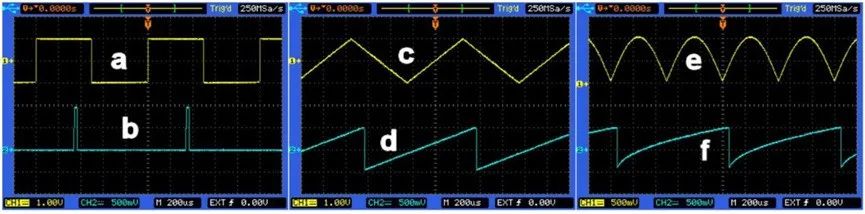

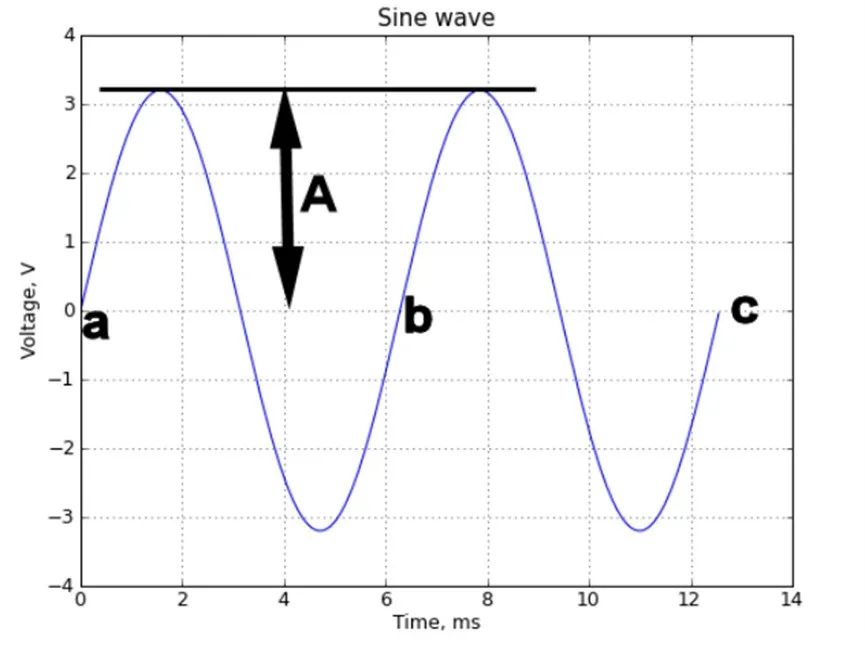

• 信號與波形

• 屏幕格線

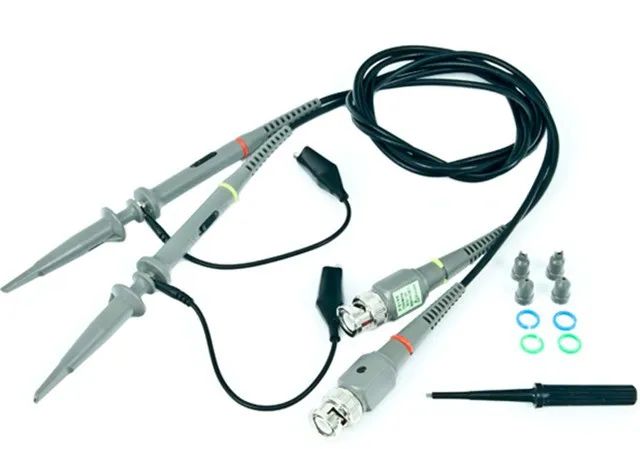

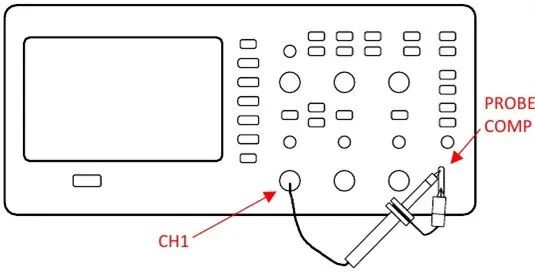

• 探頭連接

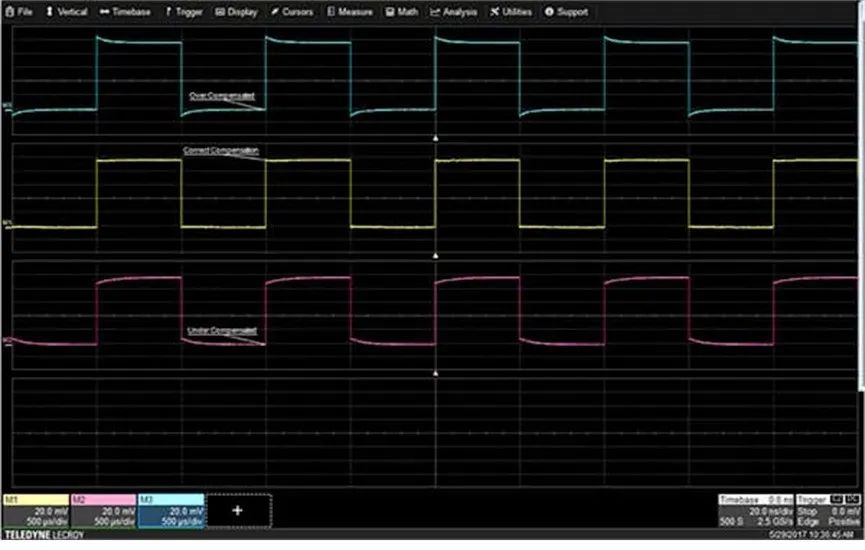

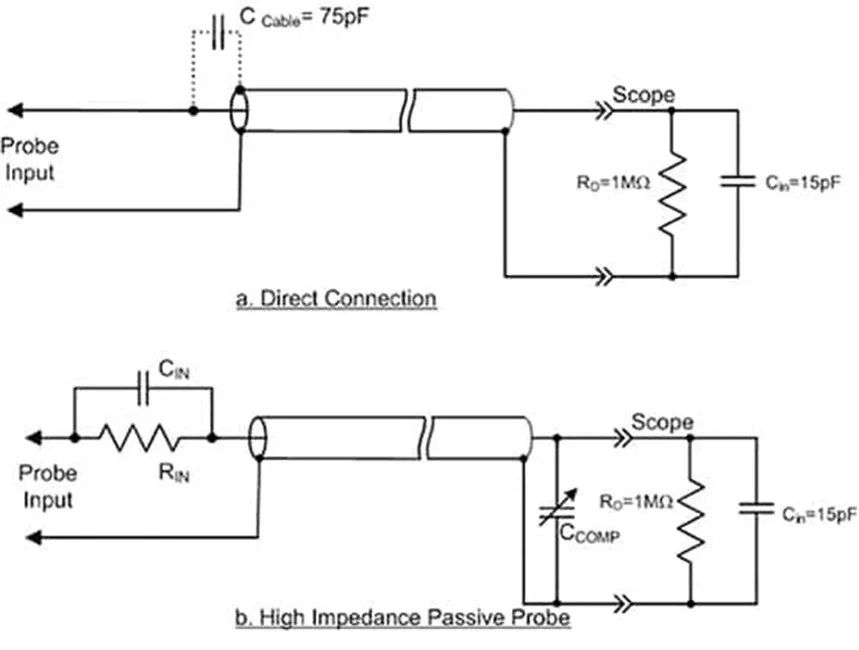

• 高阻抗探頭的低頻率補償

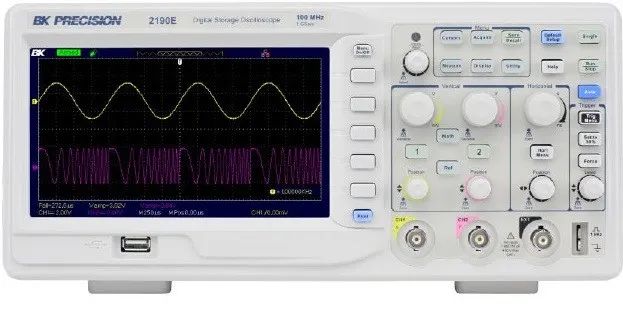

我們使用 B&K 的 2190E 來舉例：

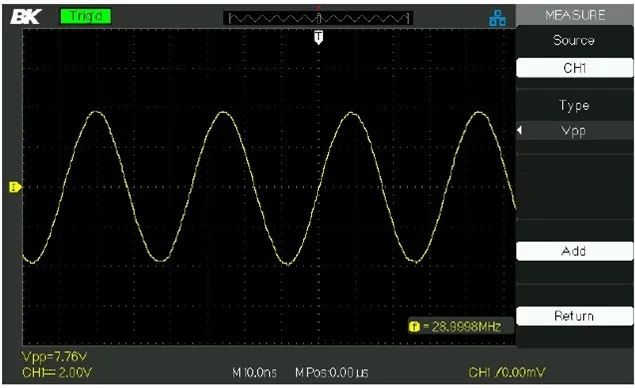

1.按“MEASURE”鍵，進入“自動測量菜單”。

2.按頂部單選按鈕，進入“自動測量菜單”第二頁。

3.按“All Measure”單選按鈕進入“All Measure菜單”。

4.按“信號源”單選按鈕，選擇輸入信號通道。

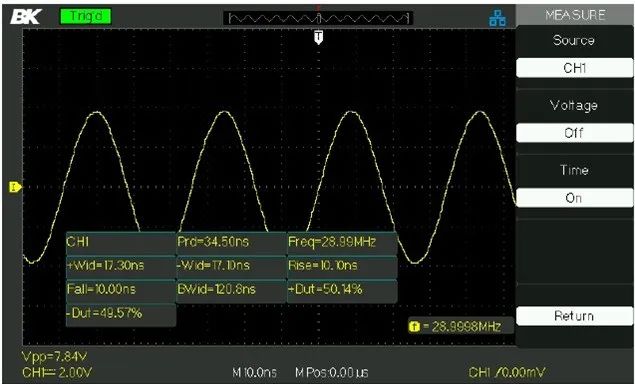

5.按“時間”單選按鈕選擇“開”。現在所有的時間參數值會同時顯示在屏幕上，如下圖所示。
