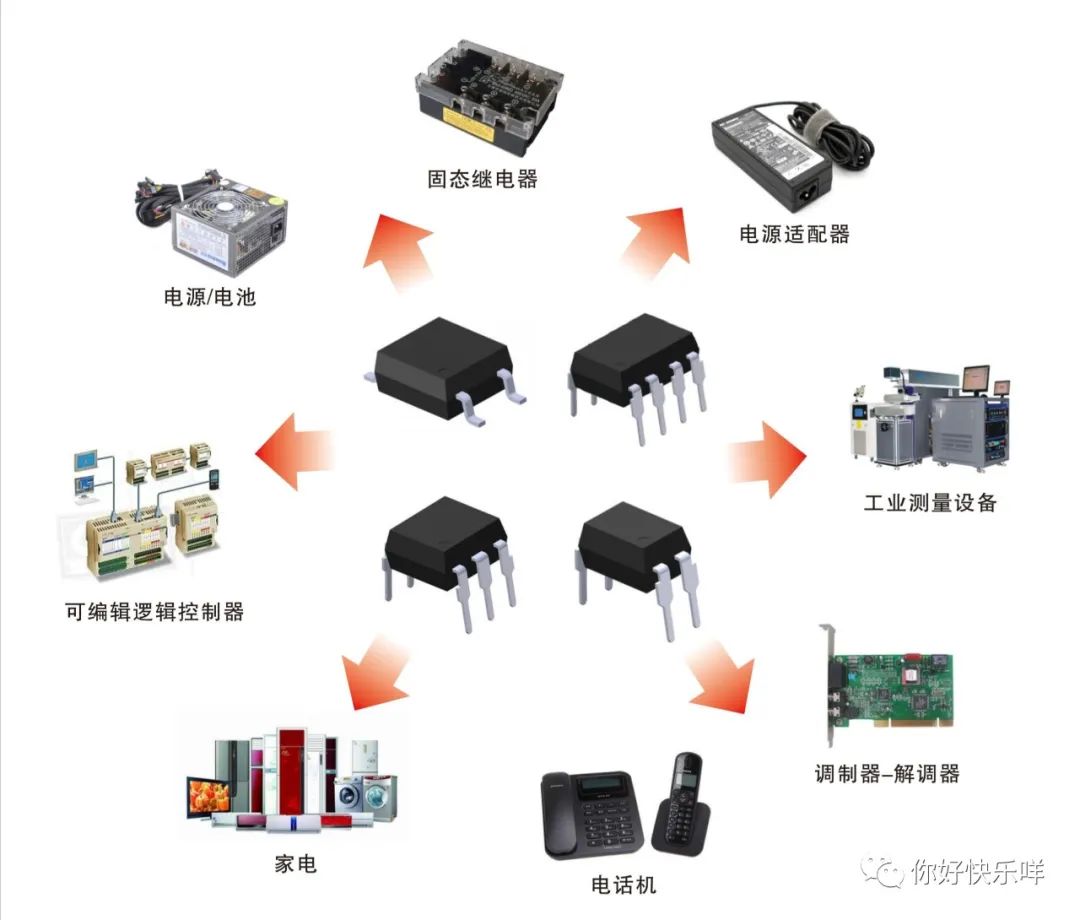

光耦。它是以光為媒介來傳輸電信號的器件，當輸入端加電信號時發光器發出光線，受光器接收光線之后就產生光電流，從輸出端流出，從而實現了“電—光—電”控制。由于它具有抗干擾能力強，工作穩定，無觸點，使用壽命長，傳輸效率高等有點，被廣泛應用于電器絕緣、電平轉換等數字電路上。

　　1、光耦鄰近電阻，電容的運用狀況。檢查數據手冊，看光耦的推薦輸入電流多少，輸入電壓減去光耦三極管的深度飽滿壓降（1.5V左右），除以推薦輸入電流便是前端輸入端限流電阻巨細。輸出端一般用RC濾波。

　　2、留意光耦的通斷輸入電流，門限電流，以及飽滿壓降進程。

　　3、留意光耦輸出低電平的狀況，由高電平到導通變成低電平是一個三極管深度飽滿的進程，在數據手冊上，有一個叫低輸出電平的項目，里面一般有測試電流，高低兩個，一般在7mA-20mA之間，這個電流很關鍵，前端的限流電阻不能太大，過小的電流如果不在這個范圍內，后端的輸出電壓會過高。

　　4、總線驅動器，這個一般狀況是FPGA的驅動能力和外圍電路的電平狀況，大部分狀況是電平的不一致的時分運用。

　　光耦它是一種以光為媒介來傳輸電信號的器件，它基本上都是由發光二極管和光敏器件封裝在同一款可內。以光為媒介把輸入端信號耦合到輸出端的光電耦合器，由于它具有體積小、壽命長、無觸點，抗干擾能力強，輸出和輸入之間絕緣，單向傳輸信號等優點，在數字電路上獲得廣泛的應用。

　　那么怎么區分高速光耦和普通光耦呢，其實高速光耦與普通光耦結構是不一樣的，高速光耦與普通光耦是不一樣，高速光耦的結構是光敏二極管+放大驅動電路，普通光耦的結構是光敏三極管（+放大驅動電路）。光敏二極管的響應速度（上升下降時間）是納秒級，光敏三極管的響應速度（上升下降時間）是微秒級。不是說普通光耦工作在線性區它就能高速，它固有的響應時間就限死了它想快也快不起來。

　　另外如果普通光耦工作在線性區，那它也會受限截至頻率Fc（Cut-off Frequency）這個參數，普通光耦這個Fc基本在50KHz左右（測試條件VCC=5v、IC=5ma、RL=100R，RL加大Fc更小，RL=1K時，F(xiàn)c大約在10KHz左右），像TLP521，F(xiàn)c約50KHz,PC817,Fc約80KHz,CNY117,Fc約250KHz。
